vostro 發表於 2017-7-14 12:28:19 | 顯示全部樓層 |閱讀模式
GA-AB350N-Gaming WIFI - 打造 AM4 平台 Mini-ITX 小鋼炮 [XF] - XFastest - Gigabyte-ab350n.jpg

AMD 重返榮耀 Mini-ITX AM4 平台初登場

Mini-ITX 經過經年累月的進化以及推動,接受度愈來愈高
不過佔有率以及指定率幾乎都在Intel平台居多
不論是 Z 晶片 + K版處理器的 ITX 的高效能迷你小鋼砲
或者是 B/H 晶片 + 非K處理器的 HTPC 迷你影音機/文書等
都是過去 Mini-ITX 愛好者的組裝/DIY首選

也因為過去數年間 AMD 平台因為效能嚴重落後,即便有 Mini-ITX 也僅限於 APU 平台居多
以及追求每瓦效能的玩家較不會考慮AMD的ITX平台

現在 2017 風向稍微改變了 AMD AM4 平台 Ryzen 系列處理器
挾帶多核心/低價格/高效能之姿回來之後
主板合作夥伴也開始願意投入主流ATX以外的非主流ITX尺寸AM4主板
雖然在台4大廠︰華碩/技嘉/微星/華擎
目前只有兩間願意投入推出AM4 ITX主板,就是小石頭跟G排
率先在台開賣的就是技嘉 GA-AB350N-Gaming WIFI 最重要的就是,價格也不貴

GA-AB350N-Gaming WIFI  開箱

GA-AB350N-Gaming WIFI 外盒
歸屬在GIGABYTE GAMING系列,採用超耐久系列等級用料
保固方面註冊即享有四年保固

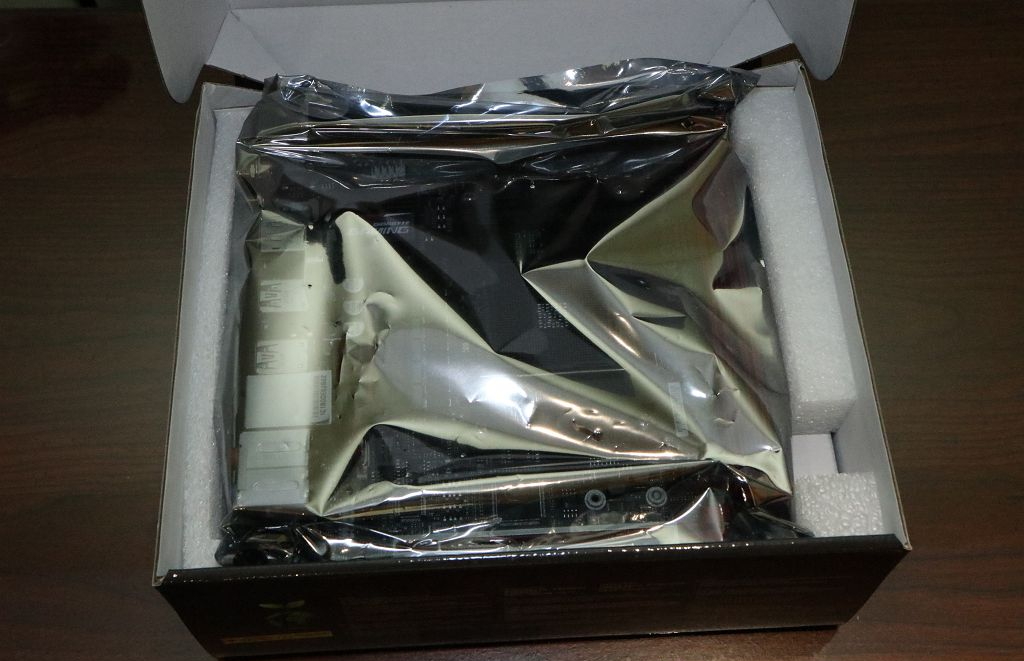

打開沒有多餘的包材設計,主板+靜電袋+緩衝泡棉

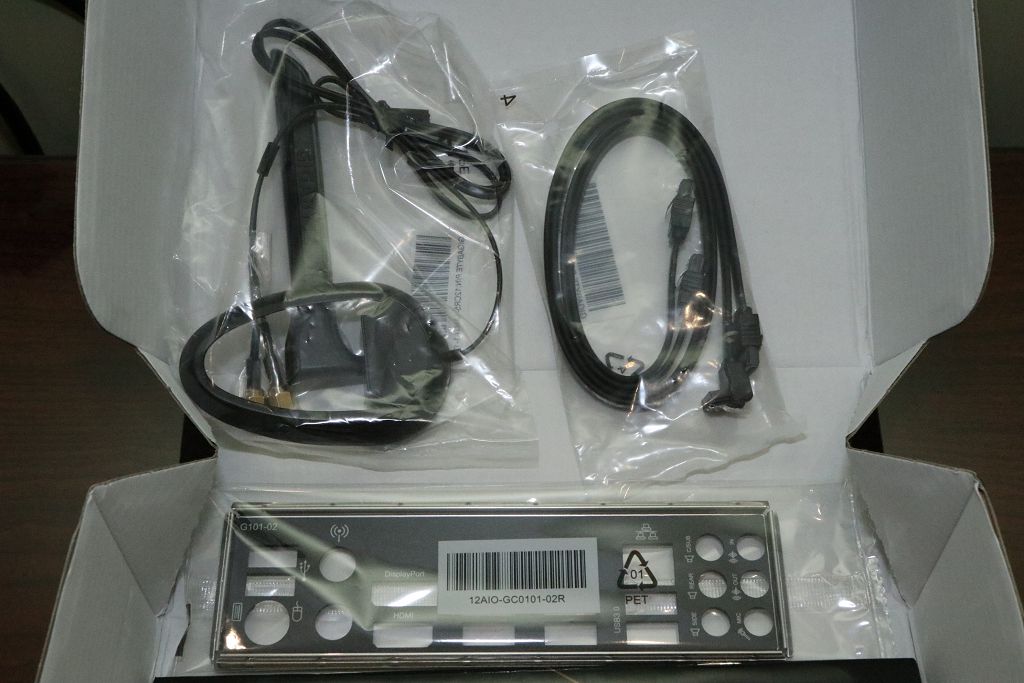

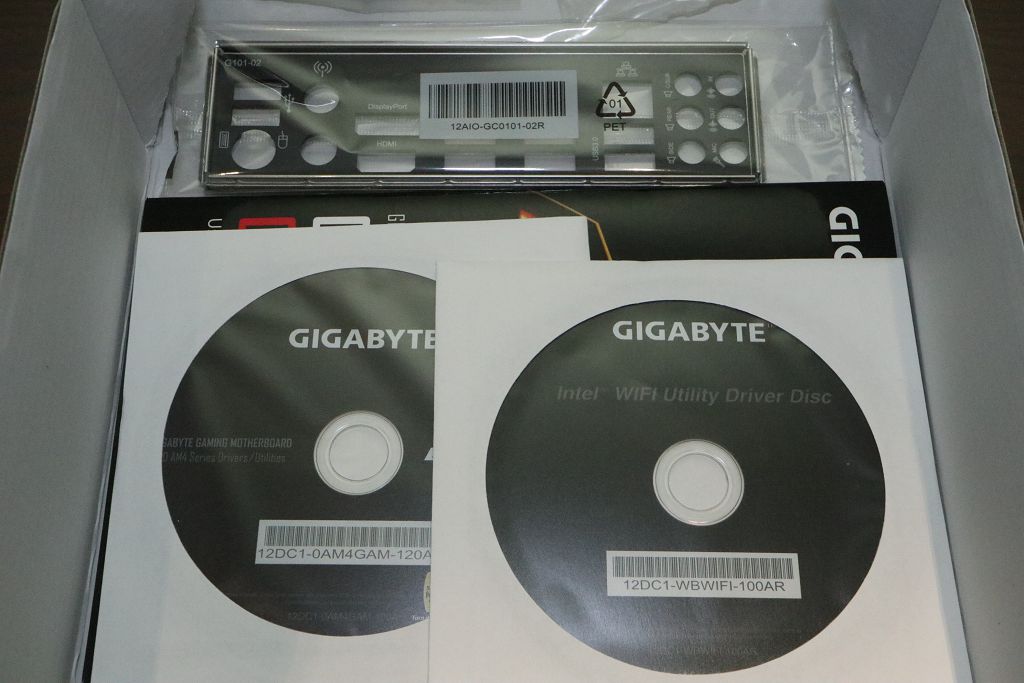

配件︰SATA 排線,以及WiFi外接天線跟機殼擋板


主板驅動光碟/Intel網卡驅動光碟/說明書

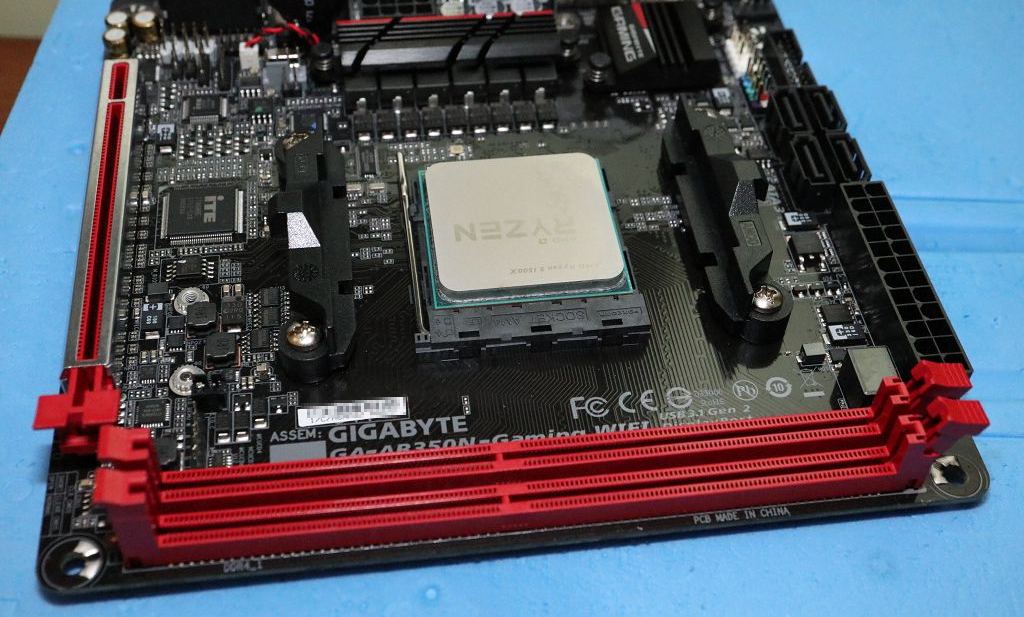

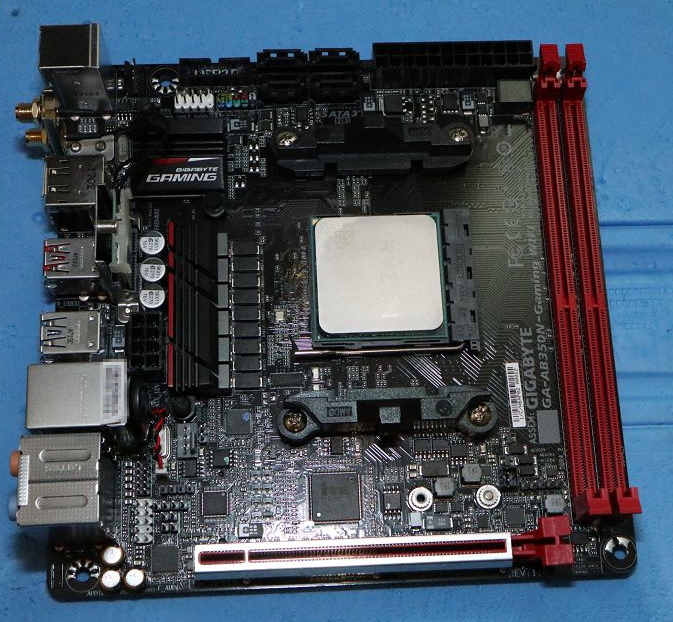

GA-AB350N-Gaming WIFI 標準17cm*17cm Mini-ITX 尺寸


搭配兩條紅色DIMM記憶體,最高上限16GBx2 時脈超頻最高可達 DDR4-3200
在AMD平台只要B晶片組就能超RAM往上好幾個等級
這是在Intel平台所無法辦到,除非透過特殊手段

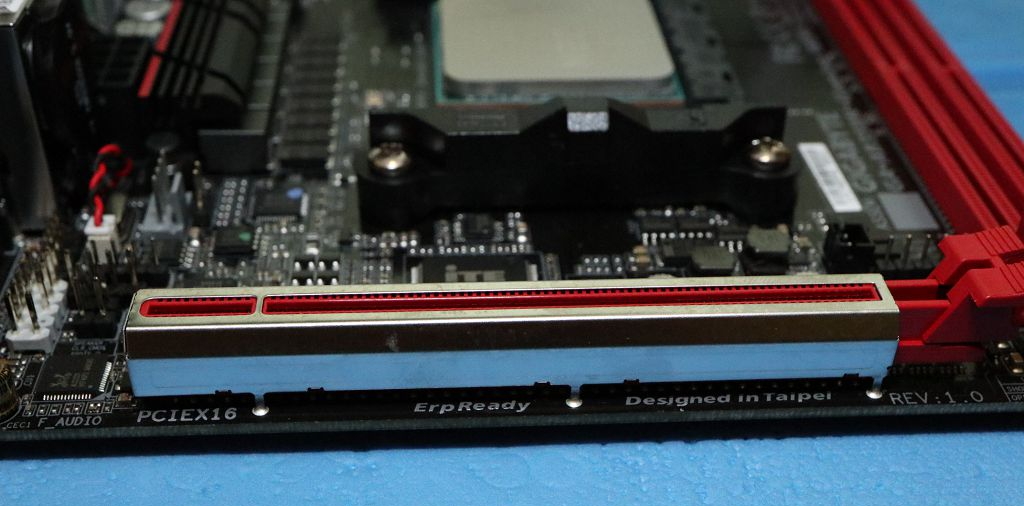

一組PCI-E x16 3.0 擴充槽 + 強化裝甲

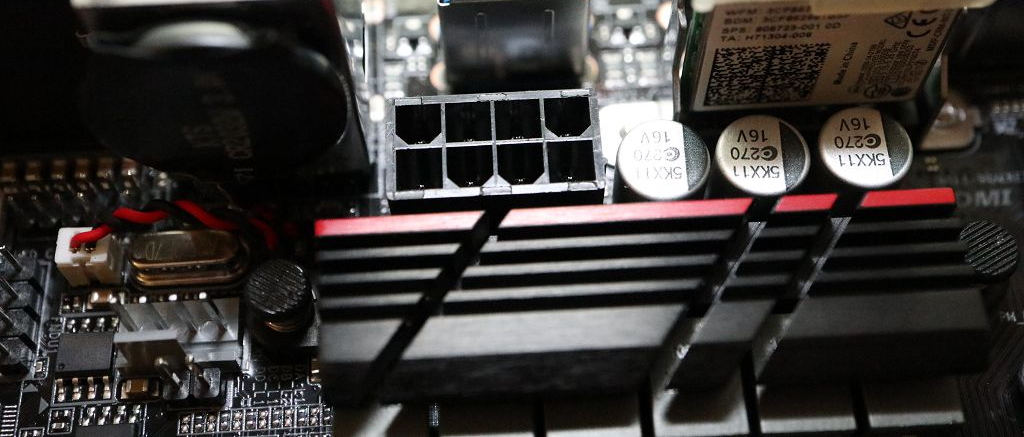

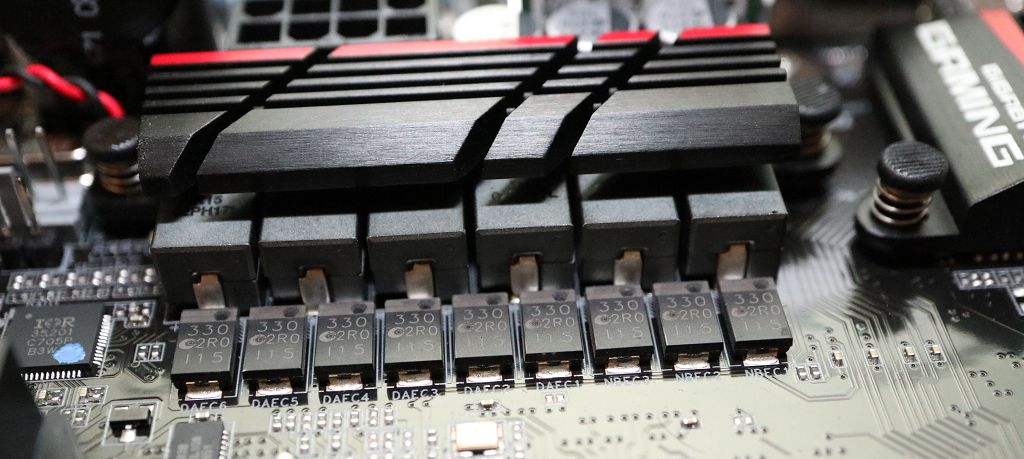

6 Phase 供電以及採用IR35201主控,甚至要上最旗艦的Ryzen 7 1800X也沒問題


CPU 12V 輔助配置8Pin EPS 有助於超頻之使用

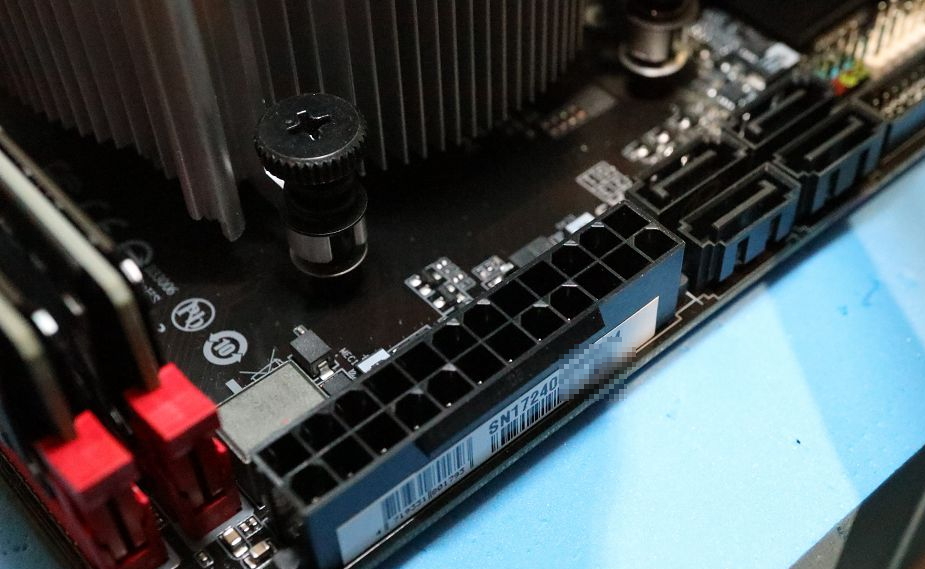

24Pin Power 則安排在主板的右側 這樣在小機殼內部整線的時候會比較方便

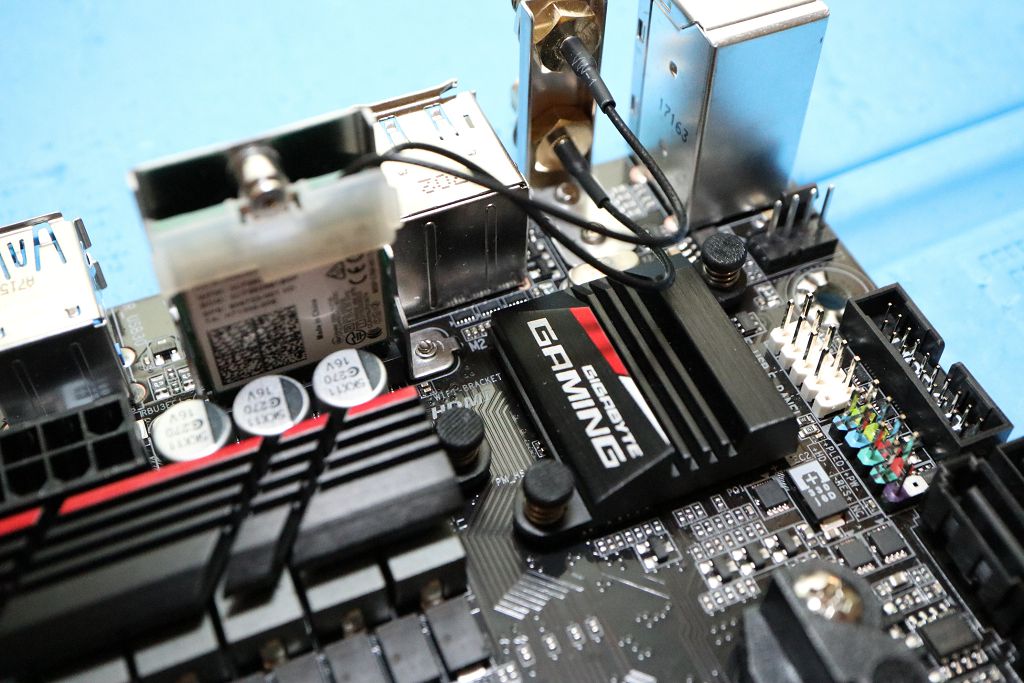

受限於空間WiFI網卡則用站立的方式配置
右邊則是 B350 晶片組並搭上小型散熱片

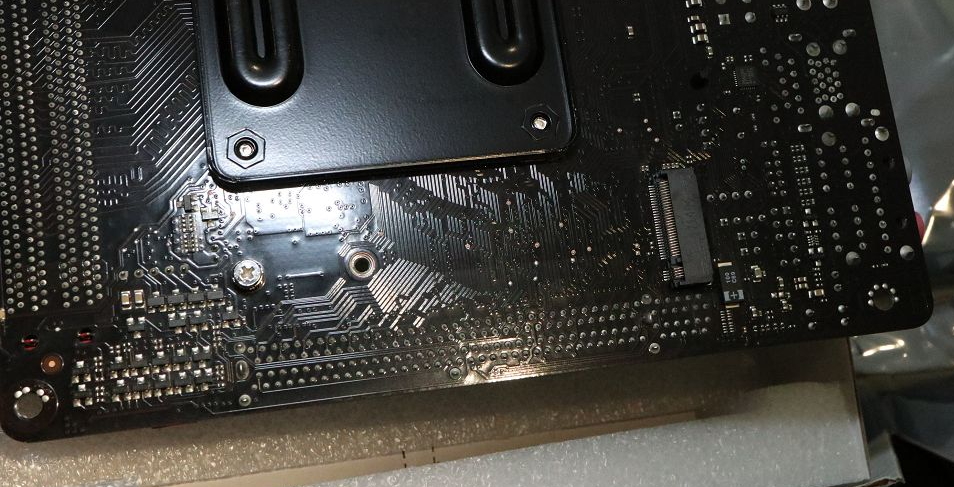

M.2 則配置在主機板的背後

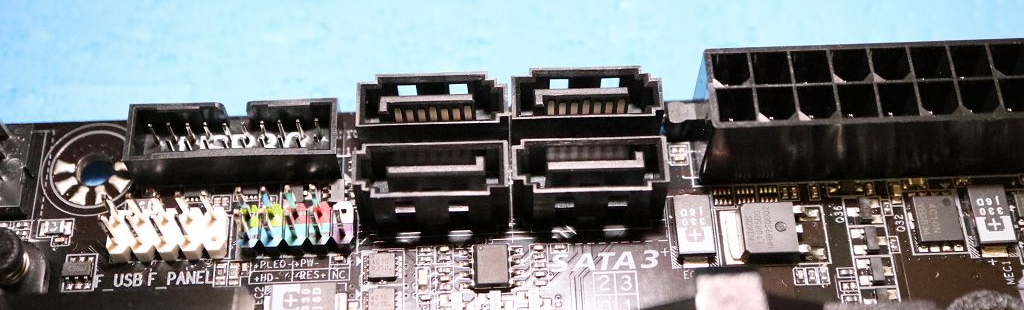

4 組 SATA3 跟 USB 3.1 Gen 1 19Pin 內接提供給機殼的線材連接


支援技嘉的 RGBW 燈條擴充

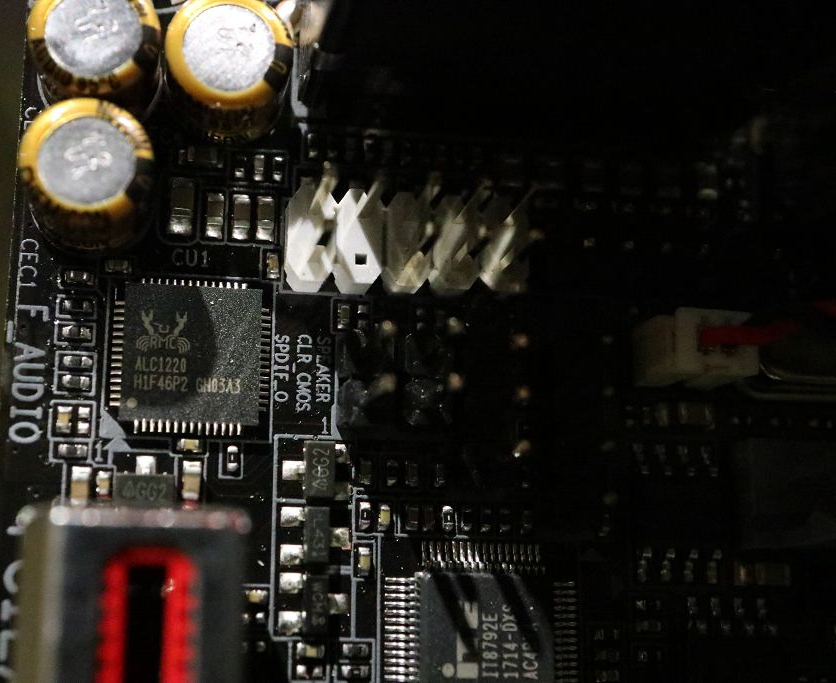

音效晶片則採用 Realtek 的 ALC1220

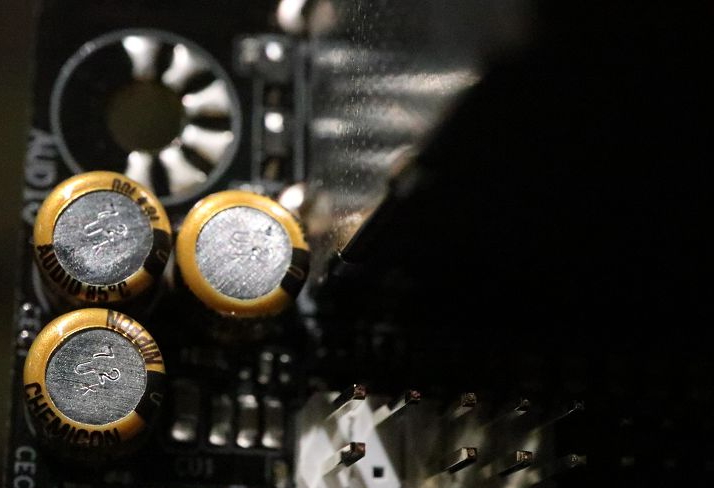

配上三顆音效專屬的電解電容

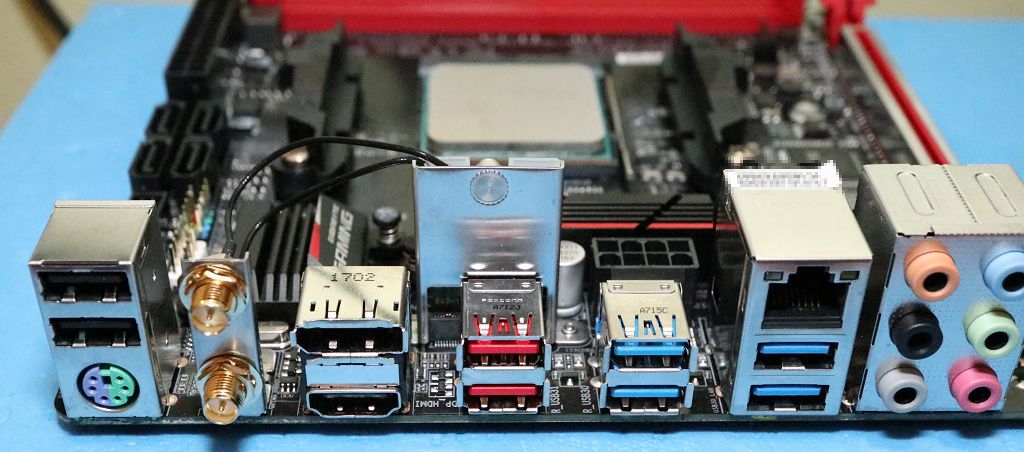

後I/O區配置︰USB2.0兩組/四組 USB3.1 Gen 1 兩組USB3.1  Gen 2紅色
並未配置 Type C 無線網路採用I網,而有線則是R網
顯示端子預留 HDMI 1.4 + DP 1.2
能夠直接給現役已發售的末代 APU 推土機能夠直接使用

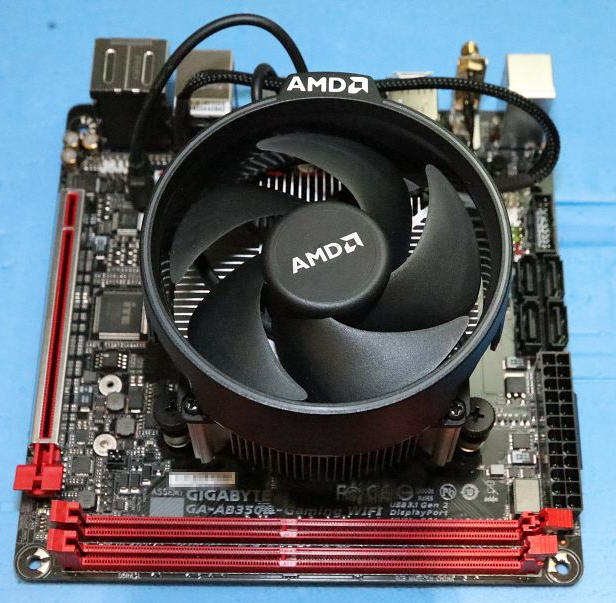

裝上 AMD 原廠 Wraith Spire 散熱器的樣子
基本上下吹空間都還算寬裕或足夠,如果可以上水冷會更好

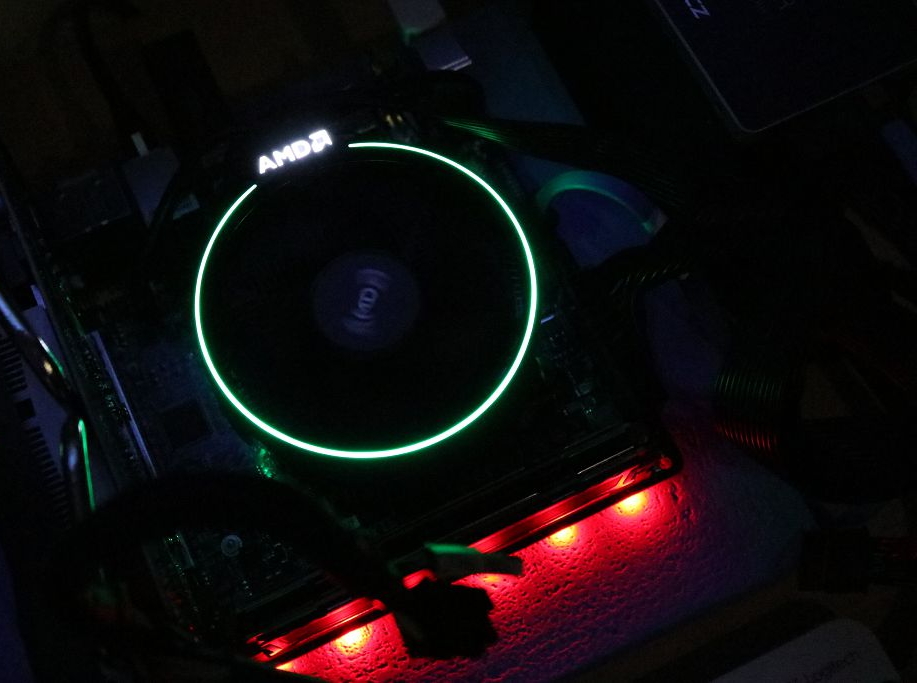

上機的樣子,接RGB燈條訊號線即會發光

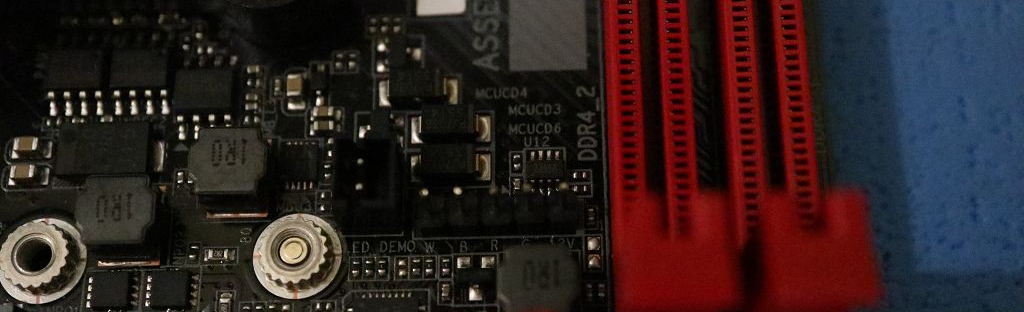

主板發光區則在記憶體下面的PCB種上一排 LED


GA-AB350N-Gaming WIFI  上機效能實測

───────────
效能測試參考,主要搭配元件,其餘略

AMD Ryzen 1500X
AMD Wraith Spire
AMD Radeon RX560
Crucial Ballistix Sport LT DDR4 (4x2) XMP
───────────

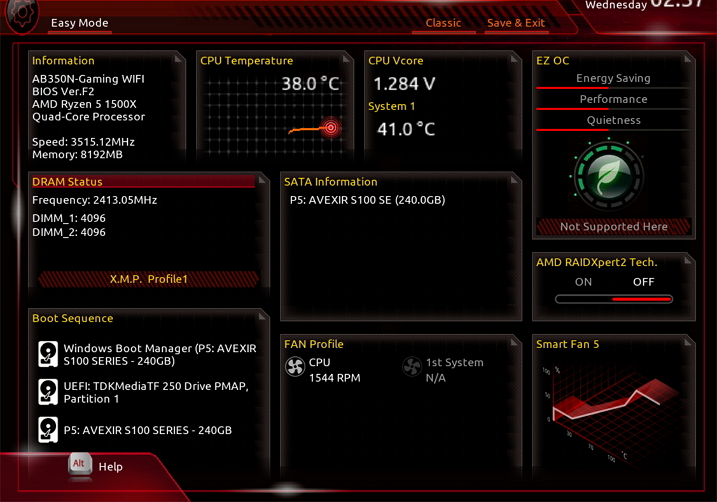

BIOS 介面,可以快速上手的簡易模式

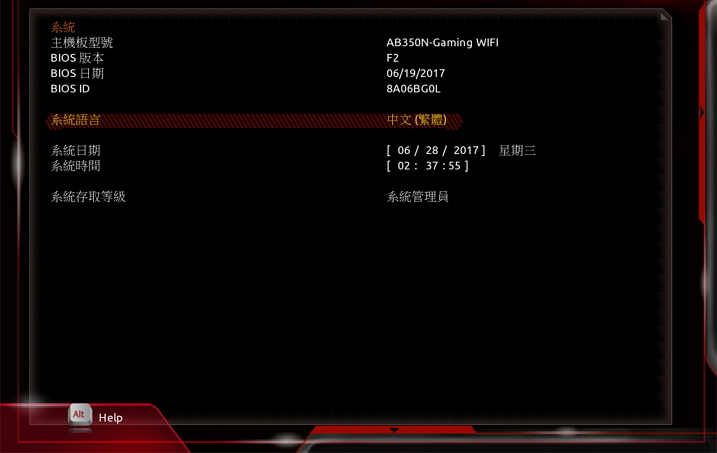

目前最新版本 F2

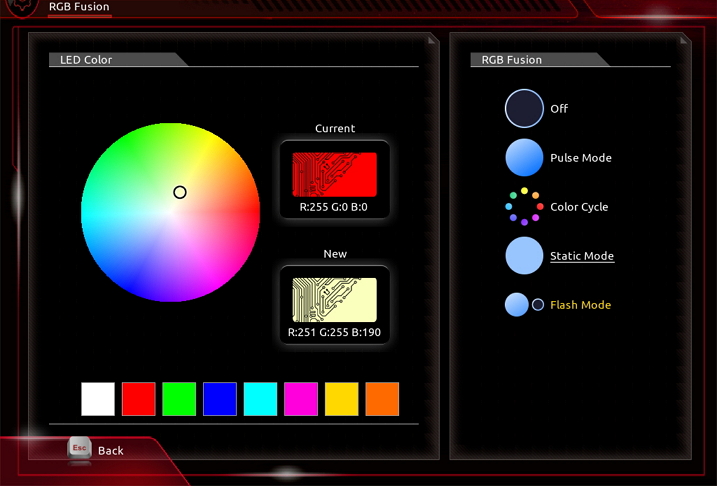

可以透過BIOS來調整 RGB 燈光 RGB Fusion

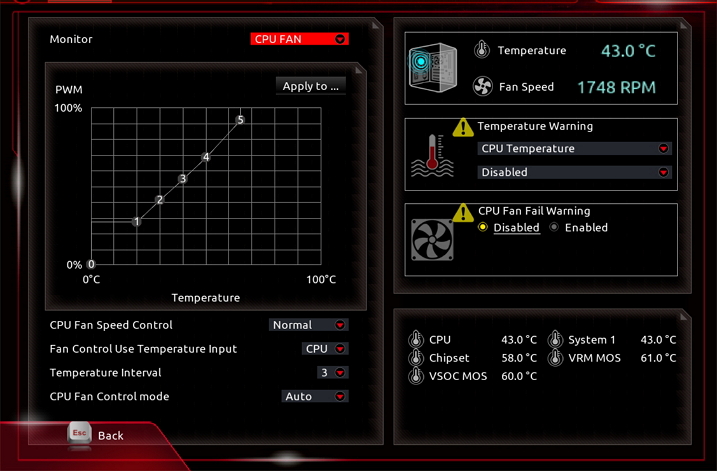

比較要注意的是溫度,因為體積較小散熱片面積有限
晶片組以及 VRM MOS 的溫度較高,因此如果組裝搭配ITX機殼
還是選擇通風對流良好的機殼,會對使用壽命年限有幫助
畢竟 Mini-ITX 組裝最大的挑戰仍然是散熱解熱空間的安排配置


搭配 AMD Wraith Spire 散熱器預設時脈基礎效能參考

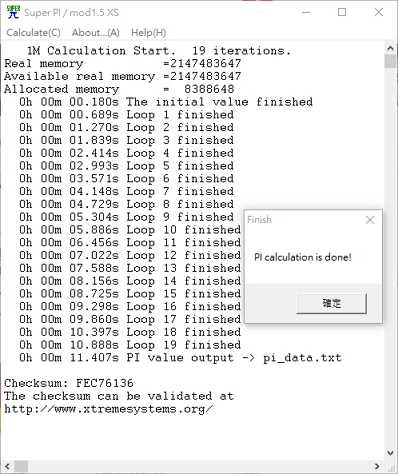

SuperPI 1M

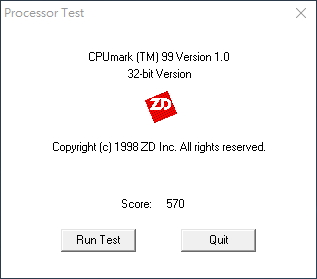

CPUMark 99

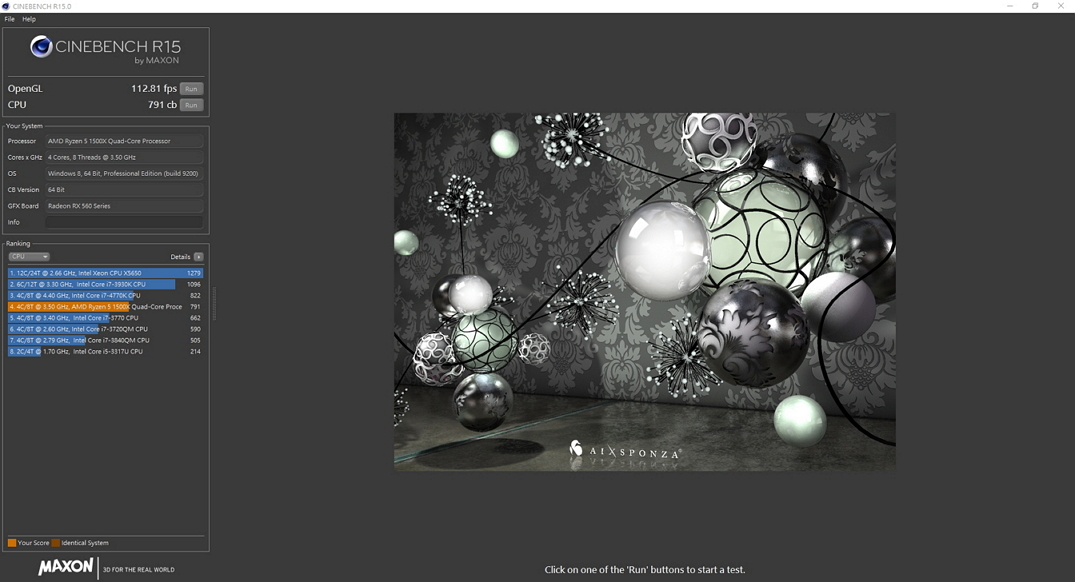

Cinebench R15.038

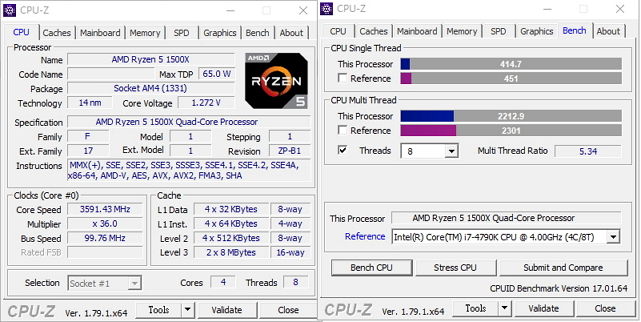

CPU-Z 17.01.64 Bnech 對照 4790K

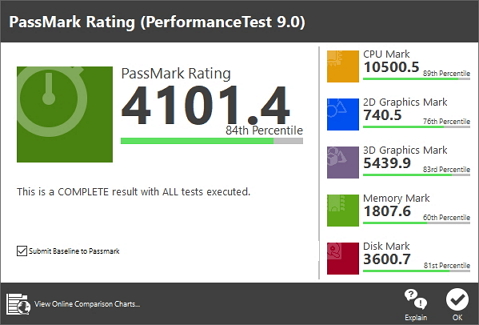

PassMark 9.0 整機綜合分數

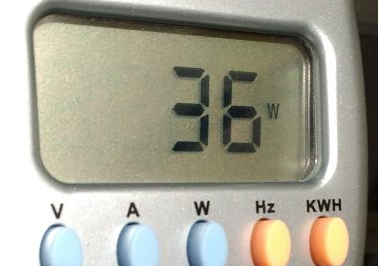

全機待機消耗電力 36W

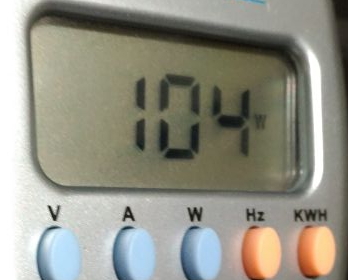

滿載運作 104W


省電Mini-ITX已不再是IntelITX平台專屬的權利及表現

────────────────────────
GA-AB350N-Gaming WIFI  心得小結

配置中規中矩,並非高階豪華路線,對得起價格跟規格
實現了 AMD 平台 Mini-ITX 也能擁有高效能以及低溫省電的期盼願望
搭上Ryzen 7或Ryzen 5 1600以上也實現低價ITX擁有多核心

效能表現,目前只有 Ryzen 處理器,仍未具備帶有內顯的Ryzen
不過現階段搭配 Ryzen 5/7 配一張低階亮機卡
或者是追求獨顯效能搭配更強的獨顯,攻守進退兩得的主流 AM4 ITX 板
下一階段 Ryzen 3 問世後 AM4 ITX 的CP值會更高
不過仍然要注意搭配機殼散熱的部分,這是玩ITX應有的基本認知

最後壓軸仍然是不需要獨顯派的玩家們所期待2018
Ryzen APU 4C8T來實現組成完美ITX無獨顯平台

雖然技嘉目前僅投入B350ITX一款,期待能夠推出X370ITX或者是MATX
來滿足各式各樣不同版型需求的 AMD 平台愛好者玩家
