ASUS P45 P5Q Premium 旗艦登場

感謝XF及ASUS送來P5Q Premium
讓我們看看P45的MB相對於P35有多少的進步

只發開箱文希望能拋磚引玉
原諒小弟沒時間也沒實力測試超頻
僅能就我所知的來介紹這張華碩的新旗艦

點名.. 驗明正身 (失焦了還好字夠粗)

全身照整體看起來非常順眼完成度非常高
比比看有沒有發現什麼特別的? 整張主機板全上固態電容
南北橋連CPU電源的熱導管散熱器一氣呵成
CPU 16相電源北橋及記憶體各2相電源
這次華碩在電源部份真的下了重本在超頻部份應該很值得期待
另外照例附上power / reset按鈕已經蔚為一股風氣
南橋晶片下面多了一個散熱片是什麼呢?

16相電源近照整整齊齊的排列爽度十足
而且電源部份散熱片採用螺絲固定而非一般慣用的塑膠柱值得讚許

10組USB 相當實用不過USB上面那是啥?
眼花了嗎? 4組Lan會不會太多?
不會不會用不到光用看的都爽
而且還有負載平衡的功能
是不是該申請4條光纖來把他插滿

1394只能靠後擋板外接
而越來越多人使用的eSATA也未做在背板上
不過背板面積不夠用了只能做如此安排稍微可惜

4隻PciE x16的插槽對應CorssfireX

ASAP? 號稱開機5秒就可以用
就是華碩的新功能 Express Gate啦不用進OS就可以上網聊天看照片挺方便

SATA port整齊的排列
紅色為ICH 10R的port
橘色為新功能Drive Xpert 相當於硬體的Raid 0/1 (G牌 P45也有類似功能)
不需要灌Driver即可使用可在BIOS或是Express Gate下輕鬆設定
藍色為......... 我先查清楚咩........ 別急
如果推測沒錯的話
是為了SAS硬碟預留的插槽
所以可別以為插上去就可以用了嘿
還要買SAS卡才能動

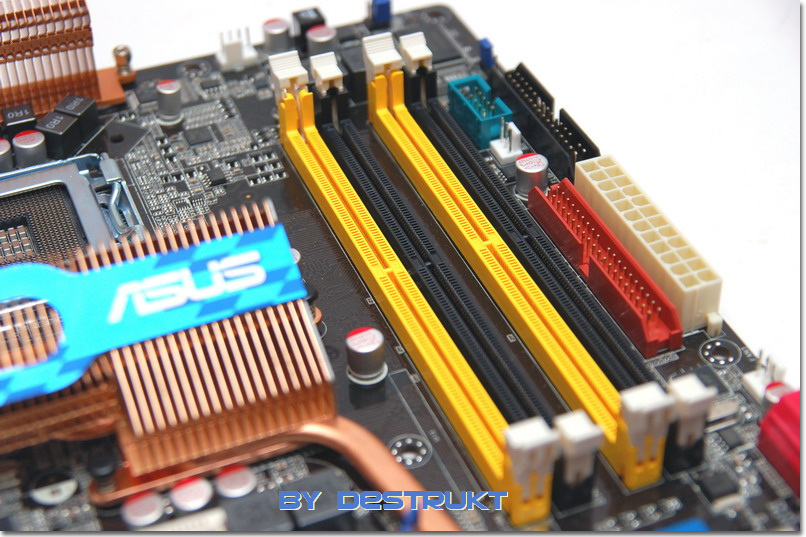

記憶體插槽 P45的規格上在DDR2方面可以支援到16G
所以在16G的支援度上應該是各家必爭之地
另外45度角的散熱片漂亮

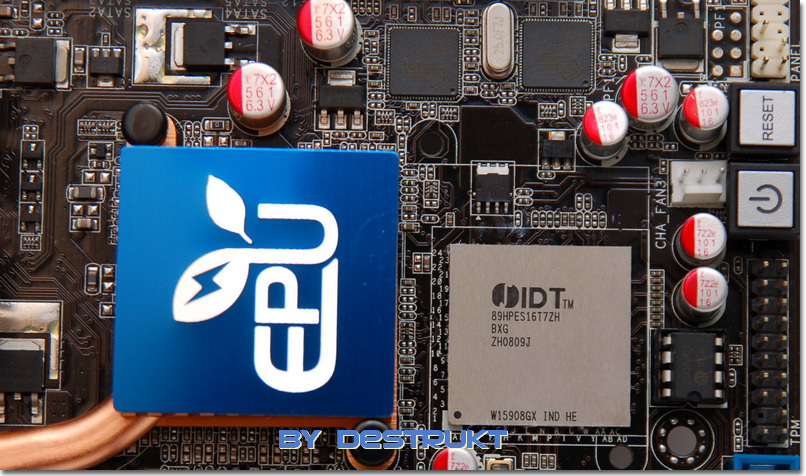

南橋旁的散熱片下就是這個 IDT 89HPES16T7ZH
透過它來完成4根 PciE x16插槽還有通道的切換

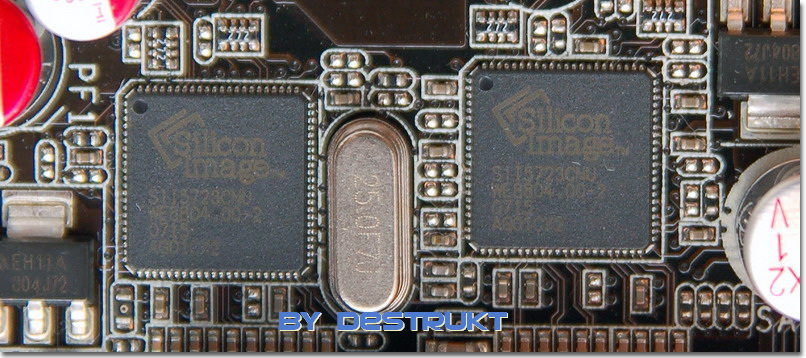

Silicon Image 5723晶片
偷偷說Drive Xpert就是靠這兩顆晶片達成不靠driver做raid
這功能真的很方便 raid的門檻比以往低上一大截
現在只要有心人人都可以做Raid 0/1

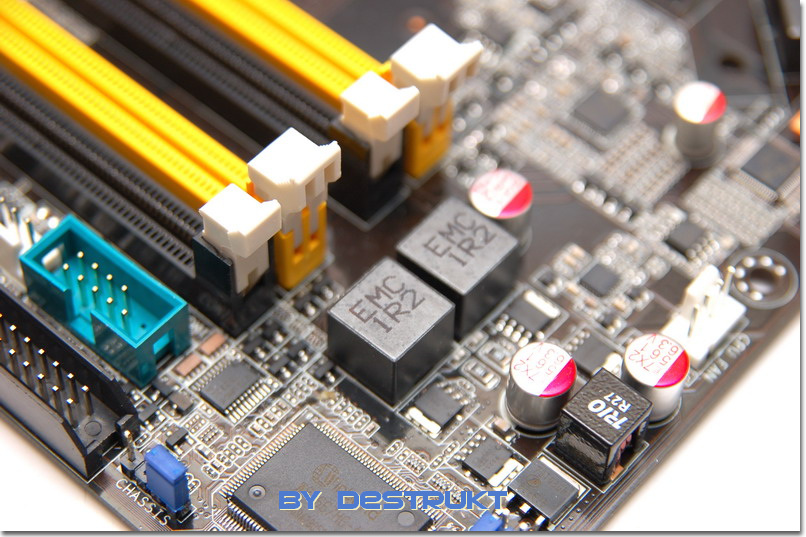

記憶體2相電源 DDR2-1333靠他幫忙上囉

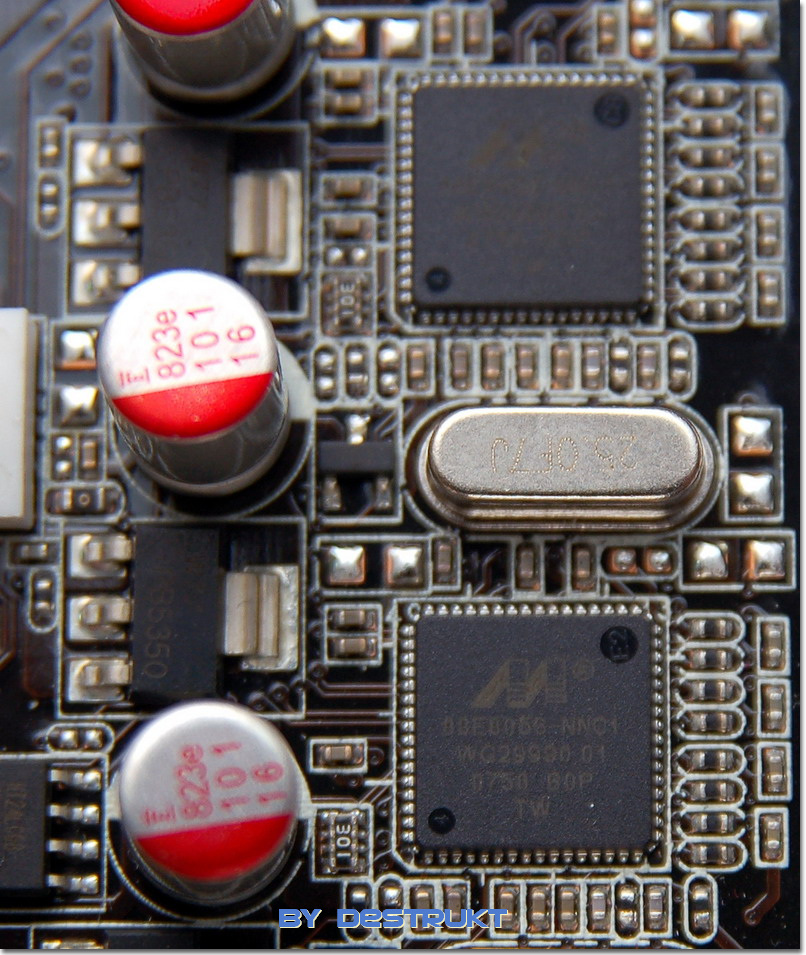

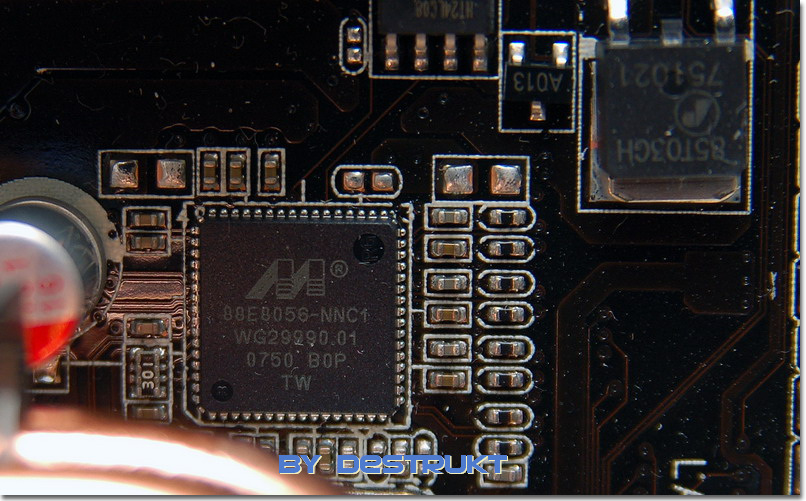

Lan晶片 Mavell 88E8056

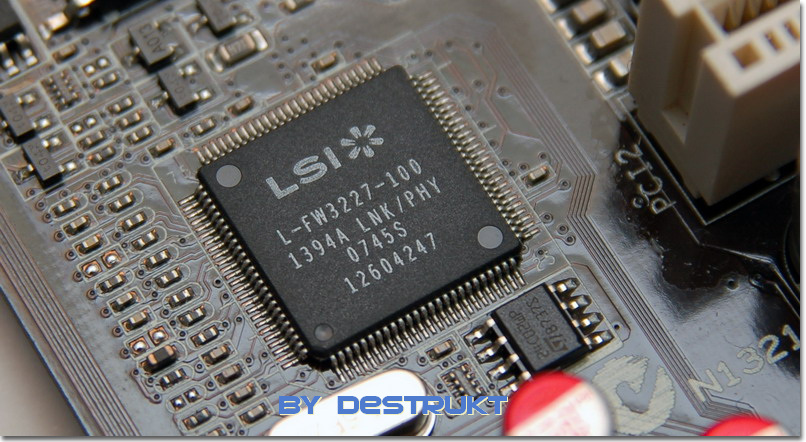

LSI 1394晶片 (就是原來的agere啦)
pcdvd另一篇那張有溝的照片應該比張這清楚

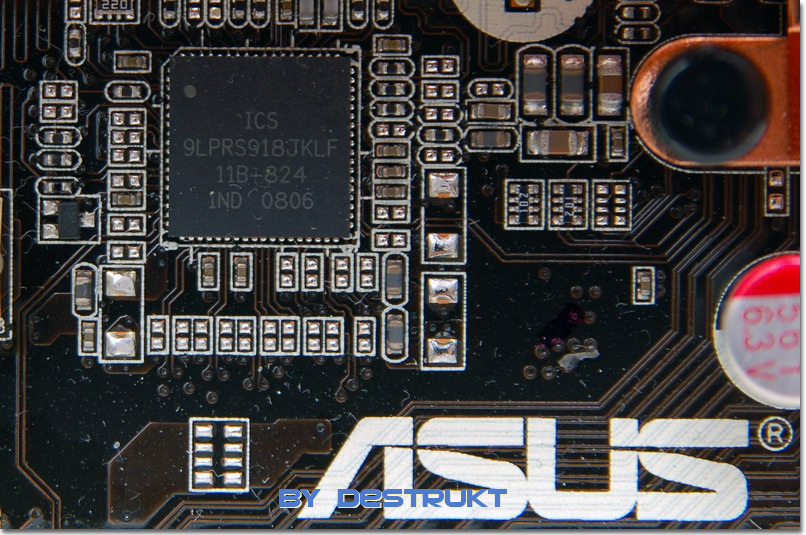

時脈振盪器

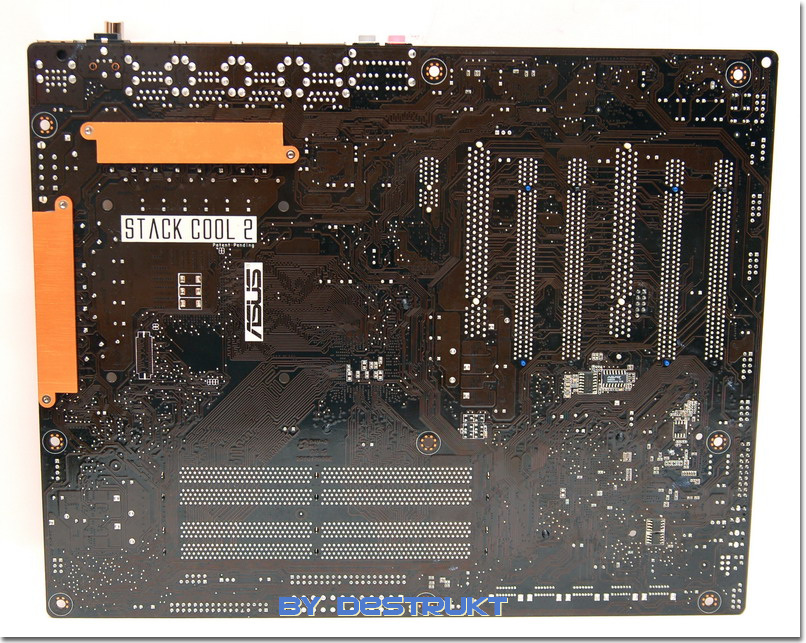

背面照為了加強CPU電源部份的散熱加上了鋁製底板

底板拆下就長這樣

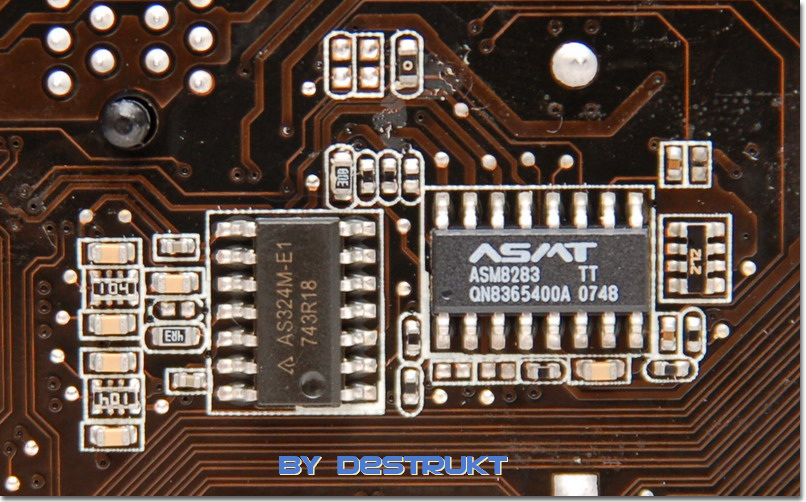

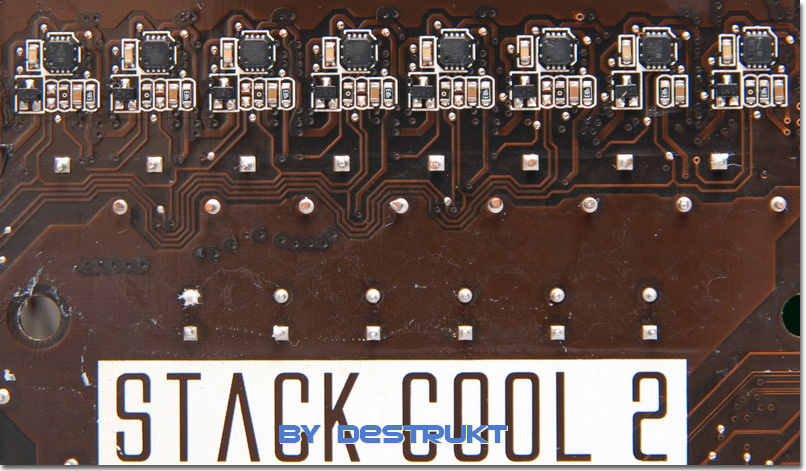

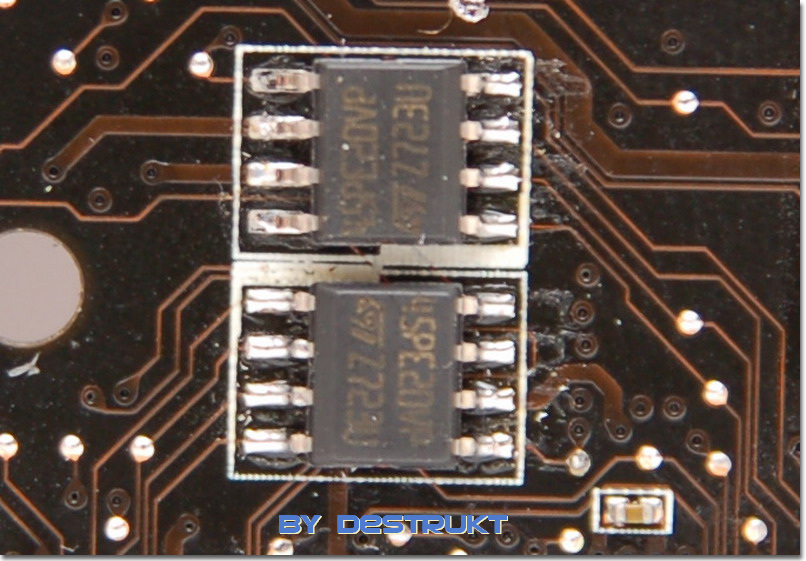

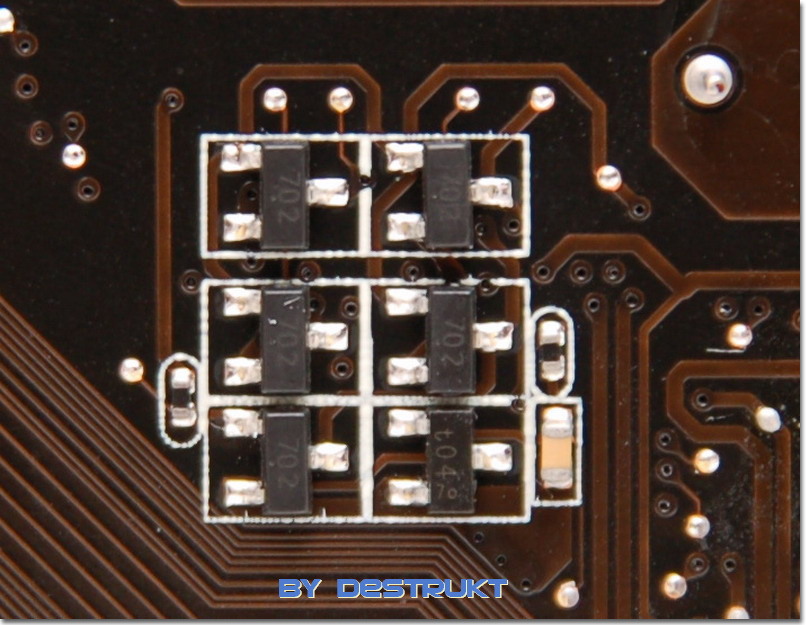

以上3張圖為主機板背部的元件

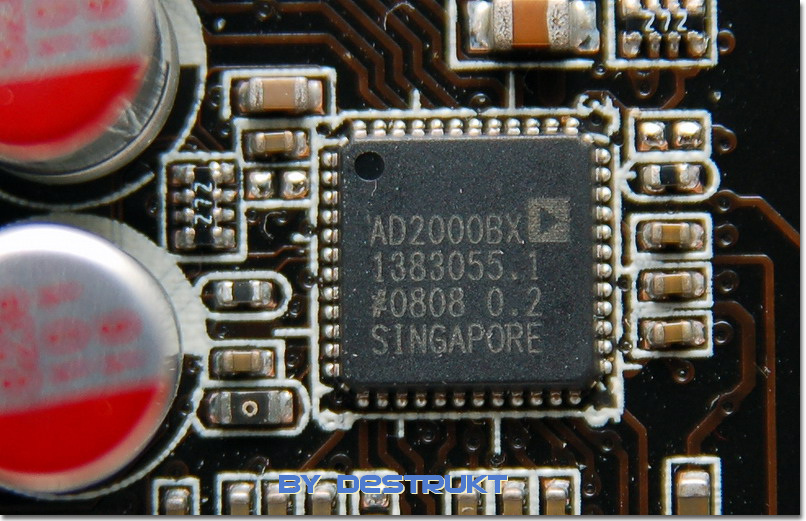

音效晶片 ADI AD2000BX 7.1聲道音效卡
個人覺得ADI的音色比螃蟹好得多

又一顆網路晶片別忘記這張主機板上有4個Lan 所以也有4顆這玩意

總算介紹完了
之前看到有人暗指這張P5Q Premium抄襲的言論
說實在一張圖不能代表什麼那張圖反過來畫也是成立的不是嗎?
如果一個星期就能抄一張主機板  那也不需要請那麼多RD來研發了

做主機板就像跑步游泳還不是你做什麼他就做什麼
除非是有專利  難道使用同樣的晶片功能就叫做抄襲
那只要使用到P45的主機板都是抄的囉?

說實在生產晶片的廠商就這幾家
此時有什麼新晶片能做什麼事各家心裡都清楚
能發揮創意的空間也不大
晶片以外的地方才是各家廠商發揮的地方
還是回歸到產品的本質東西做得好比較重要
我們在旁邊說得多好又如何還不如讓產品自己說話
有競爭才有進步  消費者能買到便宜又好用的主機板才是王道

糟糕離題了
其實華碩在這次P45系列上有許多特點以及應用
都蠻值得開專題介紹

例如新的EPU 6引擎較一代EPU除了CPU省電外
又多了VGA 晶片組記憶體硬碟風扇的省電功能
達到全面性的節電方案這對一般使用者來說才是方便且正確的方向

又如全新的電源設計 CPU 16相北橋.記憶體各兩相的電源也值得研究

Drive Xpert的介紹以及使用方式也可以開一個主題來討論
Drive Xpert真的是個好用的東西使用上很直覺也簡便又不用灌Driver
希望各家廠商都能將這功能帶到將來的主機板上

Express Gate簡便實用的功能以及使用甚至是16G記憶體的應用

以上這些特色都蠻值得拿出來介紹的
礙於板子在手上的時間有限無法一一詳測

也許上市的時候會買一張來玩玩到時再把各功能的心得放上來

[ 本帖最後由 dkt 於 2008-5-21 04:35 編輯 ]

收藏分享評分

回復引用

訂閱 TOP

Haker

級別: 一般會員

頭銜:

積分: 183

性別:

帖子: 161

精華: 0

威望: 183

金錢: 183

潛水值: -90

狀態: 當前離線

2^#

發表於 2008-5-21 01:42 | 只看該作者 | 简体化 | 繁體化 |

真是豪華的版子，不過好像沒有eSATA?

回復引用

TOP

hyde211

級別: XF團隊

昵稱: 宅宅海德

頭銜: 阿宅

積分: 8627

性別:

帖子: 3472

精華: 4

威望: 8627

金錢: 7651

潛水值: 265

來自: 阿宅國

狀態: 當前離線

3^#

發表於 2008-5-21 01:49 | 只看該作者 | 简体化 | 繁體化 |

感謝分享美照

期待有進階的測試

回復引用

TOP

h837047

級別: 一般會員

頭銜:

積分: 308

性別:

帖子: 298

精華: 0

威望: 308

金錢: 308

潛水值: 0

來自: 台灣

狀態: 當前離線

4^#

發表於 2008-5-21 09:24 | 只看該作者 | 简体化 | 繁體化 |

4組Lan 會不會太可怕了

回復引用

TOP

gungunM

級別: 一般會員

頭銜:

積分: 1064

性別:

帖子: 285

精華: 8

威望: 1064

金錢: 1064

潛水值: 258

狀態: 當前離線

5^#

發表於 2008-5-21 09:31 | 只看該作者 | 简体化 | 繁體化 |

好厲害的一張版子啊!!
那RAID是硬體RAID吧...
不知道效能會不會一併提升!!

感謝分享

回復引用

TOP

chiushiyuan

級別: 一般會員

頭銜:

積分: 212

性別:

帖子: 212

精華: 0

威望: 212

金錢: 212

潛水值: 11

狀態: 當前離線

6^#

發表於 2008-5-21 09:33 | 只看該作者 | 简体化 | 繁體化 |

10組USB 4組Lan

小弟只是一般般使用者
用不到這麼高級的版

回復引用

TOP

TJ07

級別: 一般會員

頭銜:

積分: 53

性別:

帖子: 55

精華: 0

威望: 53

金錢: 53

潛水值: -35

狀態: 當前離線

7^#

發表於 2008-5-21 12:43 | 只看該作者 | 简体化 | 繁體化 |

IDT 89HPES16T7ZH晶片支援的 PciE x16 應該是跑X4+X4吧?,那單插1個插槽時可以跑 X8嗎?

回復引用

TOP

mafianeil

級別: 一般會員

頭銜:

積分: 141

性別:

帖子: 123

精華: 0

威望: 141

金錢: 141

潛水值: 0

狀態: 當前離線

8^#

發表於 2008-5-21 13:15 | 只看該作者 | 简体化 | 繁體化 |

有個小疑問如果裝個HUB 然後把那四個LAN PORT都插滿...

不知道會發生什麼事情

回復引用

TOP

avlife

級別: 新生入學

頭銜:

積分: 35

性別:

帖子: 35

精華: 0

威望: 35

金錢: 35

潛水值: -9

狀態: 當前離線

9^#

發表於 2008-5-21 21:07 | 只看該作者 | 简体化 | 繁體化 |

這片版子銷售量可能是不會太好....不過還是支持有特色的產品.

這個網站真是比M0bileo1好太多了!!! 加油!!

回復引用

TOP

rusf101001

級別: 一般會員

頭銜:

積分: 146

性別:

帖子: 141

精華: 0

威望: 146

金錢: 246

潛水值: -87

狀態: 當前離線

10^#

發表於 2008-5-21 21:38 | 只看該作者 | 简体化 | 繁體化 |

會不會定位錯誤

回復引用

TOP

AEK

級別: 新生入學

頭銜:

積分: 80

性別:

帖子: 42

精華: 0

威望: 80

金錢: 80

潛水值: 27

狀態: 當前離線

11^#

發表於 2008-5-22 01:29 | 只看該作者 | 简体化 | 繁體化 |

那16相電源排的真整齊..太消魂了

1394那LSI晶片拍的真是太不專業了
去友站學學吧

(開玩笑的..別生氣~)
這張板看起來中規中矩..偏偏又是那麼強悍...

回復引用

TOP

danychan32

級別: 新生入學

頭銜:

積分: 2

性別:

帖子: 2

精華: 0

威望: 2

金錢: 2

潛水值: 0

狀態: 當前離線

12^#

發表於 2008-5-22 02:28 | 只看該作者 | 简体化 | 繁體化 |

以現時VGA片的散熱風扇那麼大, 真的可插滿 4 個位嗎

回復引用

TOP

CivALizE

級別: 一般會員

頭銜:

積分: 280

性別:

帖子: 291

精華: 0

威望: 280

金錢: 280

潛水值: 1

狀態: 當前離線

13^#

發表於 2008-5-22 13:11 | 只看該作者 | 简体化 | 繁體化 |

這次的真的有豪華到
不愧是Premium

PCI-E X16 *4
GbLan *4
好可怕

回復引用

TOP

i2314063i

級別: 一般會員

頭銜:

積分: 106

性別:

帖子: 88

精華: 0

威望: 106

金錢: 106

潛水值: -50

狀態: 當前離線

14^#

發表於 2008-5-22 22:36 | 只看該作者 | 简体化 | 繁體化 |

真是超豪華

回復引用

TOP

bluereika

級別: 新生入學

頭銜:

積分: 14

性別:

帖子: 5

精華: 0

威望: 14

金錢: 14

潛水值: -1

狀態: 當前離線

15^#

發表於 2008-5-24 16:29 | 只看該作者 | 简体化 | 繁體化 |

IDT 89HPES16T7ZH 是可以透過它來完成4根 PciE x16插槽還有通道的切換
是2組可以調 16x-16x /16x-16x 4x-4x/4x-4x
還是可以 16x-4x/16x-4x?
另外...我準備買dell 6ir sas adatper ...那是 8x 的
可以弄成 16x-8x 嗎? 我是想 16x-16x/8x-8x 16用顯卡 8x用 dell 6ir~
最好是 16x-16x/16x-8x
謝謝大家指教

回復引用

TOP

toot111

級別: 新生入學

頭銜:

積分: 6

性別:

帖子: 6

精華: 0

威望: 6

金錢: 6

潛水值: 0

狀態: 當前離線

16^#

發表於 2008-6-1 01:08 | 只看該作者 | 简体化 | 繁體化 |

的确是好东西。。。

回復引用

TOP

p921357893

級別: 新生入學

頭銜:

積分: 44

性別:

帖子: 38

精華: 0

威望: 44

金錢: 44

潛水值: -89

狀態: 當前離線

17^#

發表於 2008-6-3 13:33 | 只看該作者 | 简体化 | 繁體化 |

太頂級的吧
小朋友要出走不少吧

回復引用

TOP

TouchNet

級別: 新生入學

頭銜:

積分: 22

性別:

帖子: 22

精華: 0

威望: 22

金錢: 22

潛水值: -22

狀態: 當前離線

18^#

發表於 2008-6-28 18:31 | 只看該作者 | 简体化 | 繁體化 |

想请教一下，IDT 89HPES16T7ZH旁边的那个NEC芯片是干什么用的？

回復引用

TOP

glico0401

級別: 新生入學

頭銜:

積分: 44

性別:

帖子: 44

精華: 0

威望: 44

金錢: 44

潛水值: 0

狀態: 當前離線

19^#

發表於 2008-7-11 02:28 | 只看該作者 | 简体化 | 繁體化 |

好美的板子

回復引用

TOP

cail

級別: 中級會員

頭銜:

積分: 1151

性別:

帖子: 526

精華: 0

威望: 1151

金錢: 1151

潛水值: -66

狀態: 當前離線

20^#

發表於 2008-7-11 09:52 | 只看該作者 | 简体化 | 繁體化 |

各家在p45上
真的花費心思設計
得利的是消費者
出走的是小朋友

回復引用

TOP

kenyu

級別: 新生入學

頭銜:

積分: 27

性別:

帖子: 27

精華: 0

威望: 27

金錢: 27

潛水值: 0

狀態: 當前離線

21^#

發表於 2008-7-11 14:01 | 只看該作者 | 简体化 | 繁體化 |

背部4組LAN太多了點吧
而沒E-SATA及1394是敗筆
4組PCI-E 16太火了
現今的顯卡一張比一張厚要做好間隔

回復引用

TOP

visson

級別: 一般會員

頭銜:

積分: 118

性別:

帖子: 100

精華: 0

威望: 118

金錢: 118

潛水值: -64

狀態: 當前離線

22^#

發表於 2008-7-11 14:53 | 只看該作者 | 简体化 | 繁體化 |

最近好要將 P4的系統擺入個人的小故宮...
這篇文章正好可以參考!!

回復引用

TOP

feihu718

級別: 新生入學

頭銜:

積分: 26

性別:

帖子: 26

精華: 0

威望: 26

金錢: 26

潛水值: -33

狀態: 當前離線

23^#

發表於 2008-7-27 18:07 | 只看該作者 | 简体化 | 繁體化 |

整體配置看起來不錯喔!不過顯卡插槽太多了,根本用不到...唯一敗筆...

回復引用

TOP

kexw

級別: 一般會員

頭銜:

積分: 189

性別:

帖子: 123

精華: 0

威望: 189

金錢: 189

潛水值: -10

狀態: 當前離線

24^#

發表於 2008-10-15 09:24 | 只看該作者 | 简体化 | 繁體化 |

原帖由 bluereika 於 2008-5-24 16:29 發表
IDT 89HPES16T7ZH 是可以透過它來完成4根 PciE x16插槽還有通道的切換
是2組可以調 16x-16x /16x-16x 4x-4x/4x-4x
還是可以 16x-4x/16x-4x?
另外...我準備買dell 6ir sas adatper ...那是 8x 的
可以弄成 16x-8x ...

這張主機板北橋最多就只有16X的PCIe Link哦，所以你只能16X單一張顯示卡或者8X/8X顯示卡+RAID或顯示卡，另外就是4X4X4X4X 四張顯卡做CF，如果你真的有16X\16X的需求那就要選X48的主機板哦

回復引用

TOP

YAMACO

級別: 新生入學

頭銜:

積分: 5

性別:

帖子: 5

精華: 0

威望: 5

金錢: 5

潛水值: 0

狀態: 當前離線

25^#

發表於 2008-10-23 01:30 | 只看該作者 | 简体化 | 繁體化 |

太....豪華了吧@@|||

四組LAN會不會太扯呀~

回復引用

TOP

mercedesm

級別: 一般會員

頭銜:

積分: 196

性別:

帖子: 170

精華: 0

威望: 196

金錢: 196

潛水值: -196

狀態: 當前離線

26^#

發表於 2009-1-3 04:08 | 只看該作者 | 简体化 | 繁體化 |

最近送修了一片P5Q-DLX.....
結果......回來了一張這東東
有空再丸看看

回復引用

TOP

mercedesm

級別: 一般會員

頭銜:

積分: 196

性別:

帖子: 170

精華: 0

威望: 196

金錢: 196

潛水值: -196

狀態: 當前離線

27^#

發表於 2009-1-5 04:50 | 只看該作者 | 简体化 | 繁體化 |

唉..............
一整個一言難盡了
好像和我的8字不合
沒有P5Q-DX那麼好超
不知道是太久沒有玩板子了還是.......1611的BIOS......難搞
我再試看看......衝看看再來報告

CPU:XEON E3110
RAM:芝奇 PI 1066
VGA:ASUS9400GT
HDD:WD160G......

傷痛啊..........

U在DX上有上過4.5G的說
