老話一句"告訴大家預算有限要買就買Intel H55晶片組平台",只需要再搭配一顆具有顯示核心功能的Core i5處理器就可以發揮出最佳效能的消費電腦主機.

此次在介紹一片Intel H55 mATX主機板, GIGABYTE 技嘉 H55M-UD2H

目前為止技嘉 H55M-UD2H是在包裝上最有質感的

Ultra Durable3 是 GIGABYTE主機板最大的特色

背面包裝強打的是GIGABYTE帶領風潮的2OZ PCB設計概念

同樣也套用到H55全系列主機板

從這邊可以看到GIGABYTE 技嘉 H55M-UD2H 支援ATI CrossFire X

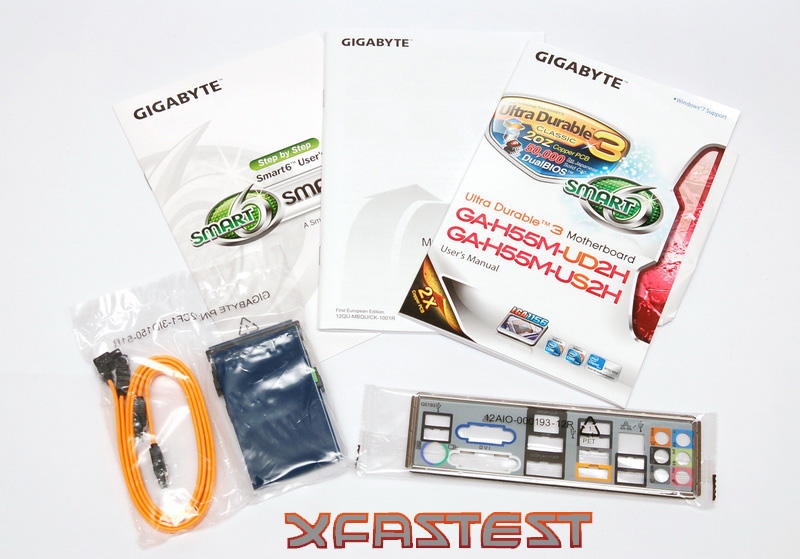

配件部分3本手冊 SATA & IDE 線材背檔板

目前看到的H55 主機板都一樣配件

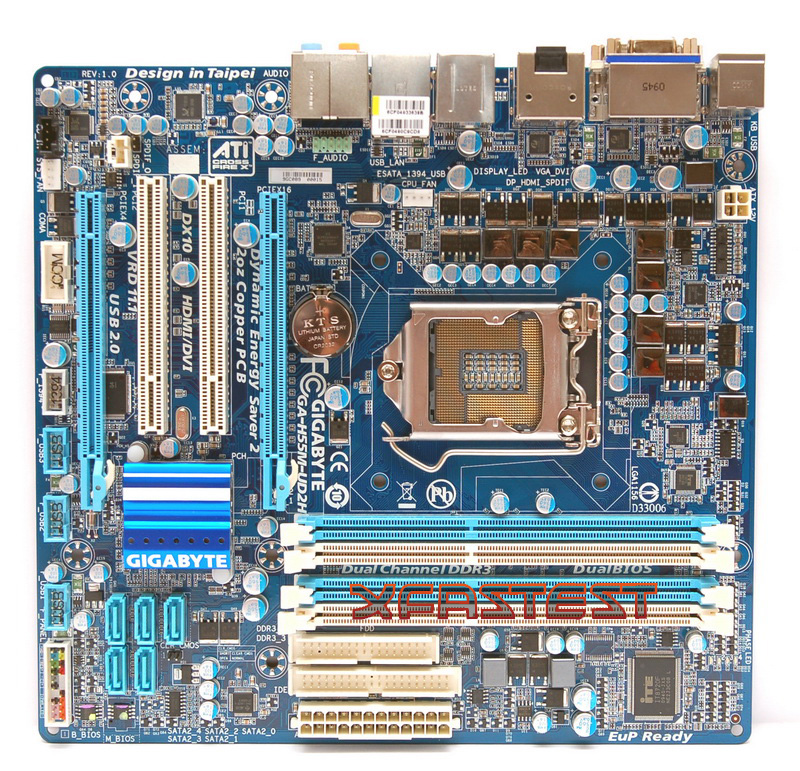

H55M-UD2H 全貌

一樣採用藍色PCB板設計

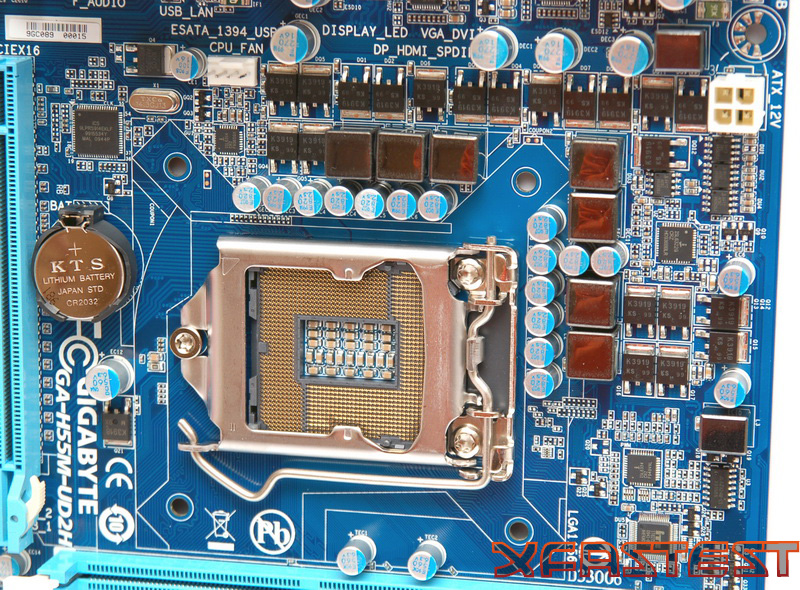

供電部分12V 4Pin,在電感部分GIGABYTE在用料部分都採用拋光設計

這樣對賣相真的有加分效果

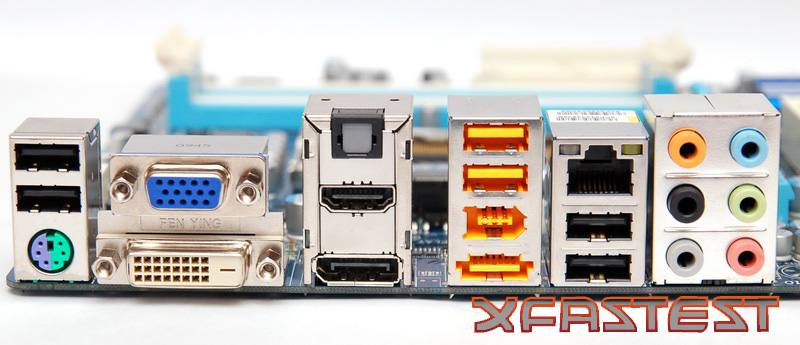

背板後置輸出/輸入連結埠

- 1 x PS/2 鍵盤  or 滑鼠
- 1 x 6合1 音效輸出/輸入連結埠
- 1 x 光纖
- 6 x USB 連結頭
- 1 x RJ45 網路連結頭
- 1 x DVI 連結頭
- 1 x VGA 連結頭
- 1 x HDMI 連結頭
- 1 x DISPLAY 連結頭
- 1 x e-Sata

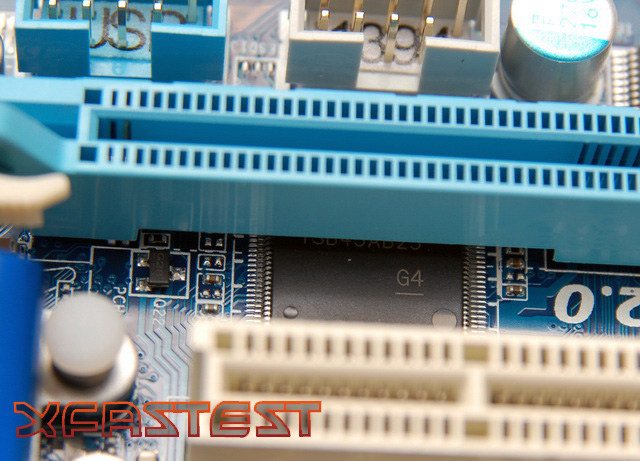

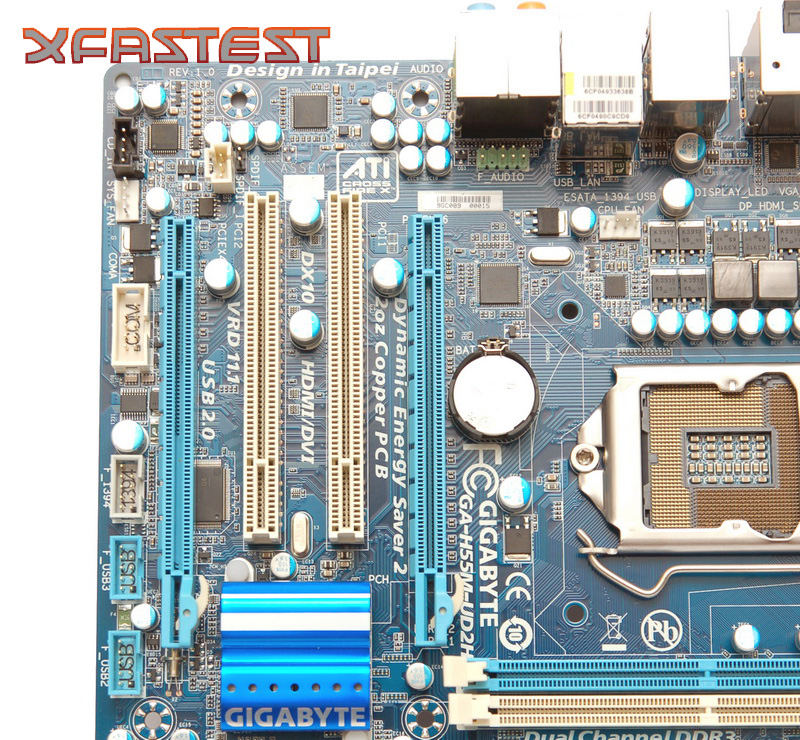

PCI-E 插槽設計支援ATI CrossFireX™ technology

1 x PCI Express x16 slot, running at x16 (PCIEX16)
1 x PCI Express x16 slot, running at x4 (PCIEX4)
2 x PCI slots

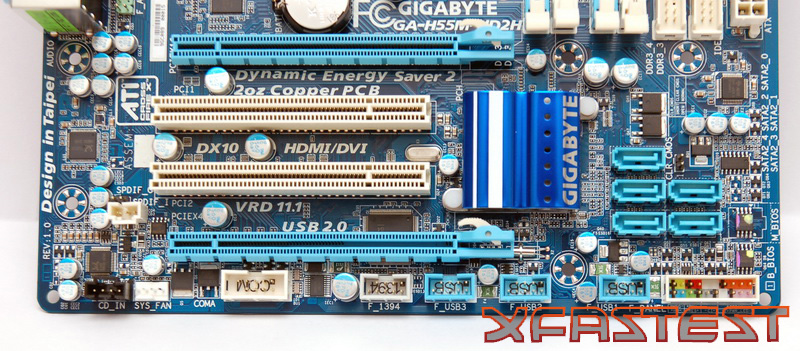

內置輸出/輸入連結頭

5 x SATA 3Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x CD In connector
1 x S/PDIF In header
1 x S/PDIF Out header
3 x USB 2.0/1.1 headers
1 x IEEE 1394a header
1 x serial port header
1 x clearing CMOS jumper

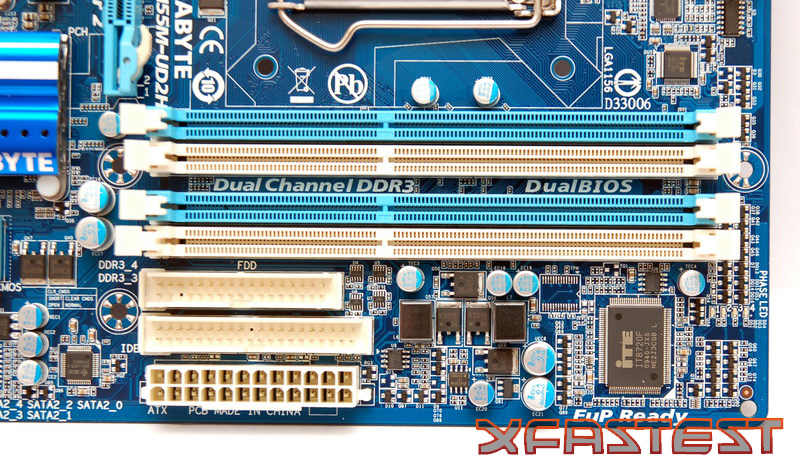

記憶體設計部分 (Memory供電彩2向電源供電設計)
