一如預期Intel最新的 Haswell Refresh處理器預定在今(2014)年6月Computex展前正式發表,Intel 新一代9系列晶片組中的首款產品名為“Z97”搭配Intel新一代Haswell Refresh處理器,已經正式出貨提供給各大板卡廠生產主機板,也意味著,是的I老大又要出招了,Intel Tick-Tock(新工藝/新架構交替發展策略)戰略可說是發展的相當成功,
這次1150平台推出後確實再次將產品效能做一定程度的推升,以王者之姿持續穩定的領先對手,這次主力戰將為Z97系列晶片組是Intel新一代CPU(Haswell Refresh)1150腳位在2014年晶片組主流&效能主力產品,Intel Refresh處理器其中的HD4K系列內建顯示功能也是相當令人期待,Z97身為搭配新一代Haswell處理器8系列晶片組主推的產品系列,提供1組M.2、6組SATA 6G、PCI-E 3.0,內建6組USB3.0,Z97一樣提供對Intel RST技術和Smart Response Technology技術的支援,近期應該可以看到由各大板卡廠針對不同等級的產品線所推出的主機板陸續上市搶佔先機,Z97也支援K系列CPU的倍頻調整功能,同樣支援內部整合顯示核心輸出以外(可開啟編解碼加速引擎),
也能完整提供調整倍頻的功能,滿足玩家在超頻方面的需求。

Supermicro來自美國矽谷,是全球知名的伺服器產品製造商,在業界提供高效能、高階伺服器及超級電腦等相關產品。Supermicro的高品質的產品研發設計及嚴格的品質管理,研發製造業界一流的伺服器、機箱及系統。其實除了伺服器產品外,也有生產市場主流主機板產品,例如這次Z97晶片組主機板就提供幾張不同消費族族群的的解決方案,這次要分享的C7Z97-OCE主機板也將於近期上市,所配置的規格相當符合主流市場需求,除了支援Haswell Refresh架構的處理器外和支援6組SATA 6Gbps之外,也提供多達6組USB 3.0(前2後4,含原生6組),享受USB3.0的高速傳輸效益,也提供的前置多達2組USB3.0解決方案,另外Z97晶片組所搭配的PCH晶片提供了1組新的M.2傳輸介面,搭配上4組原生及2組擴充共6組的SATA 6Gbps連接埠,目前採用SATA 6Gbps介面的硬碟已成為市場主流,提供較佳的IO傳輸性能,新增加的M.2傳輸介面對於高速SSD存取傳輸頻寬中也是相當重要,對於未來的產品確是增加不少升級性,另外在用料也是全板固態電容,CPU供電部份採用6相配置,一般人喜歡用來裝機的ATX版型,新的圖形化UEFI BIOS的設定也相當易於使用功能也相當完整。以下介紹Supermicro在Z97平台中高階級產品C7Z97-OCE的面貌及效能。


Supermicro C7Z97-OCE 主機板外盒
原廠彩盒包裝

Supermicro C7Z97-OCE源自於伺服器主機大廠之手,除了有伺服器廠產品設計風格外,也將產品的特色確實展現。


支援的CPU及保固

一樣是LGA1150的CPU產品,原廠也提供3年的保固服務。


產品特色

CPU、記憶體及內建顯示的超頻能力、支援新的傳輸介面M.2、8個SATA 6Gb/s傳輸介面(應該是誤植實際上僅有6組)、4組USB3.0(也有提供USB3.1版的主機板供使用者選購),記憶體最高支援至32G,也支援AMD的CrossFireX技術(比較可惜並沒有支援NVIDIA SLI技術)等。


Supermicro C7Z97-OCE

有興趣的使用者近期在通路上應該有機會發現它的蹤跡。


外盒背面

條列產品的相關規格,也圖示產品的相關特色,諸如超頻能力、圖形化UEFI BIOS介面、3螢幕輸出、智慧型產品的充電能力、4K顯示、雙BIOS、優良的電源管理、電壓調教、M.2傳輸介面、偵錯燈等。


產品特色

圖示產品的相關特色,諸如超頻能力、圖形化UEFI BIOS介面、3螢幕輸出、智慧型產品的充電能力、4K顯示、雙BIOS、優良的電源管理、電壓調教、M.2傳輸介面、偵錯燈等。


產品規格



內盒包裝



主機板配件

提供6組SATA排線、1組主機板後擋板及驅動程式光碟等。


後擋板



主機板
主機板正面



這張定位在高階Z97主機板,主機板電容採用全固態電容,主機板設計是以提供優質的用料給予使用者,Z97晶片與MOS區分別以散熱片加強散熱,使MOS負載時溫度降低,提高系統穩定度。供電設計採用6相,CPU端使用8PIN輸入,並提供5組風扇電源端子(5組PWM)主機板上提供1組M.2、6組SATA3(4組原生),此外整體配色採用藍黑配色綴以橘色散熱片相當具有高階產品質感。


主機板背面

主機板CPU底板使用金屬製防彎背板,Z97晶片組使用螺絲鎖固及MOS區散熱器採用傳統彈簧式扣具固定。


主機板IO區

如圖,有2組Intel Gb級網路、1組HDMI輸出、1組DVI輸出、1組VGA輸出、1組DisPlay Port、4組USB3.0、2組USB2.0、1組光纖輸出及音效輸出端子。


CPU附近用料



屬於6相設計的電源供應配置,全板採用固態電容,MOS區也都加上散熱片加強散熱,CPU側 12V採用8PIN輸入,1組PWM(1組CPU用)+1組風扇端子。主機板記憶體及電源輸入區,支援4DIMM的DDR3模組,電源採24PIN輸入,另外也附有簡易的電源啟動開關。


主機板介面卡區

提供3組PCI-E 16X,組成CrossFireX平台為8X+8X、3組PCI-E 4X,這樣配置對使用者來說對PCI-E介面卡越來越多的情形下,可說是因應市場需求。PCI-E x16插槽採用彈簧式的卡榫,安裝固定顯示卡時還算穩固,移除顯示卡也算簡便,另外也提供1組前置USB3.0連接端子。


內接裝置區





提供1組M.2及6組SATA3(靠近記憶體端為外接asmedia 1061晶片擴充,下方4組為原生)、USB3.0+2.0共可擴充至12組,附近有快速調整開關及DEBUG顯示LED。


SATA裝置標示

主機板共提供6組SATA3,其中靠近記憶體端為外接asmedia 1061晶片擴充,下方4組為原生。


主機板用料
電源管理晶片、供電設計及用料





CPU供電區用料設計,primarion(infineon) PX3746製品電源管理組合,6相電源供應的核心,供電部分則是用上伺服器常見的VITEC PR63N。


記憶體區供電用料設計



primarion(infineon) PX3743製品電源管理組合,2相電源供應的核心,供電部分則是用上伺服器常見的VITEC PR63N。


USB3.0晶片

採用asmedia ASM1042AE晶片組1組,主機板上有2組藍色USB3.0內接擴充接頭。


音效晶片

音效晶片採用Realtek ALC1150晶片。


環控晶片

環控晶片採用NUVOTON製品。


mSATA介面及時脈產生晶片

採用 產品。


PCI-E頻寬切換及管理晶片



採用asmedia製品的ASM1480 PCI Express Gen III控制晶片可提供8-Channel High-Performance Differential Switch功能。另外搭配上PLX PEX8605管理PCI Express Gen II,控制主機板上提供3組PCI-E 4X插槽之頻寬。


雙Gb級網路晶片



網路晶片採用Intel新推出的1 Gbps級網路晶片分別是採用I210-AT晶片及I217-V。


SATA 6G控制晶片

1組asmedia ASM1061控制晶片,共可增加2組SATA 6G。


視訊輸出控制晶片

採用asmedia ASM1442K控制晶片。


UEFI BIOS

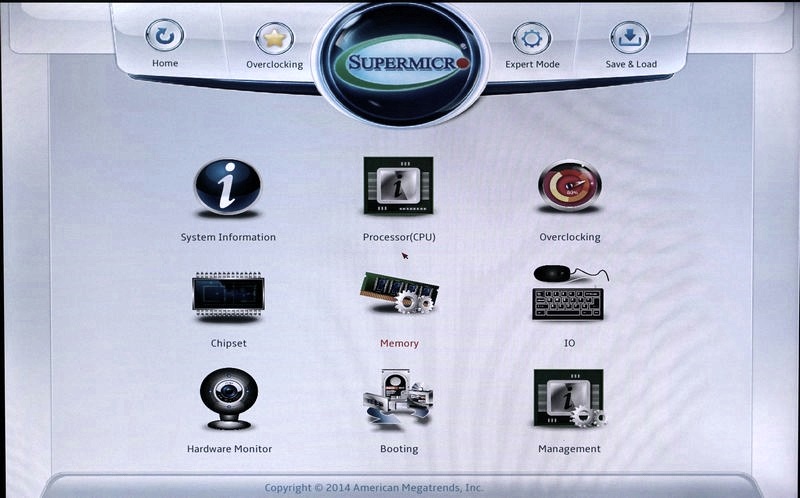

主頁面

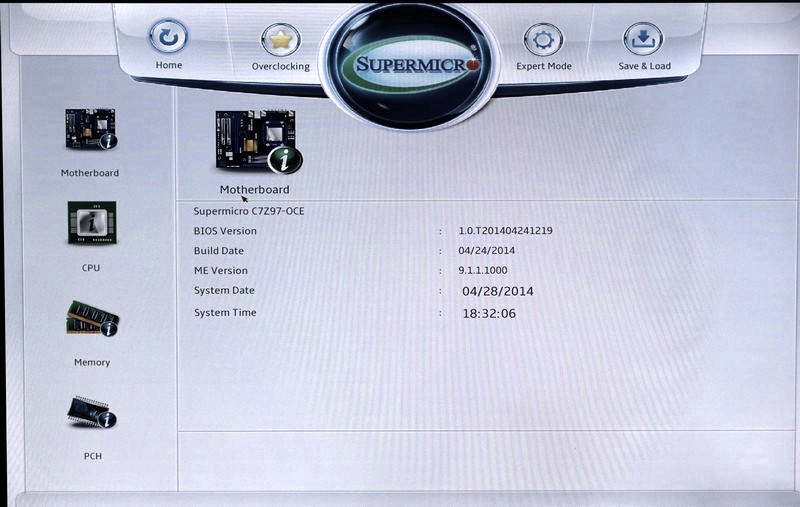

系統資訊

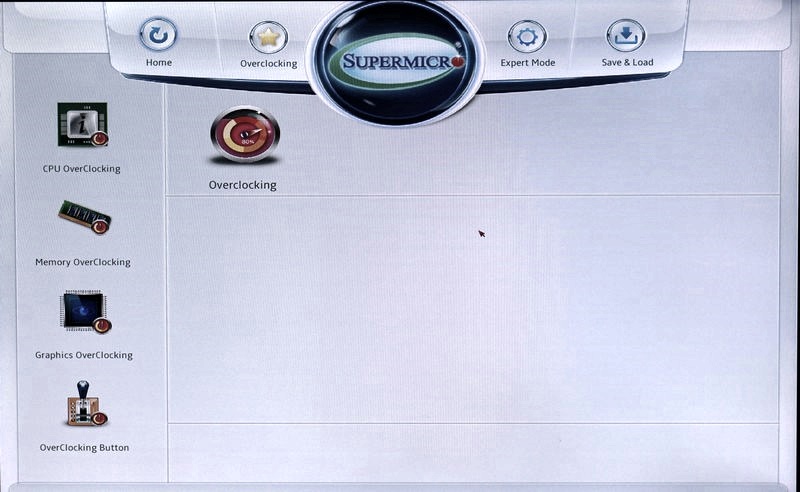

超頻頁面

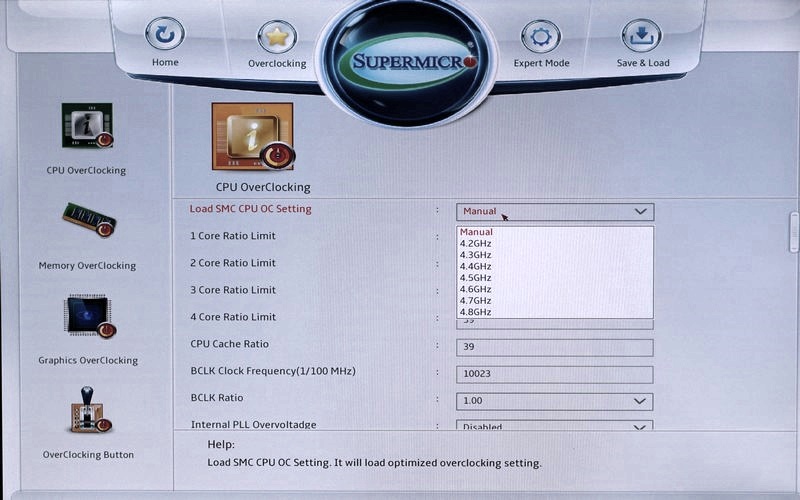

CPU超頻設定



載入原廠超頻設定

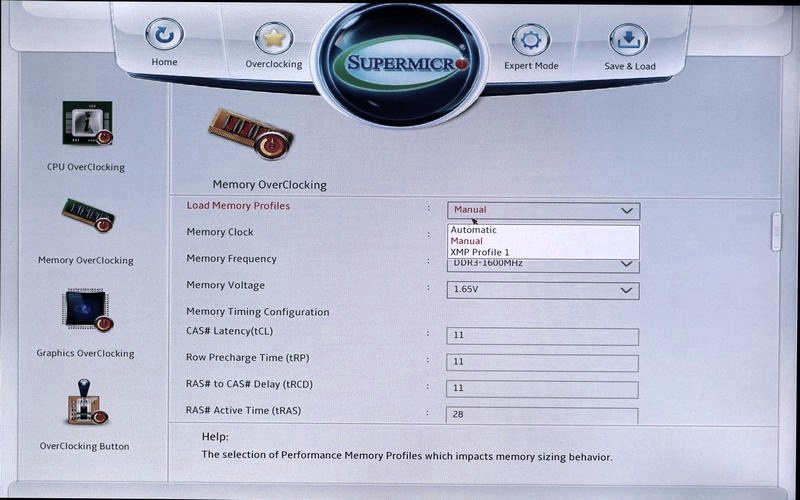

記憶體超頻設定

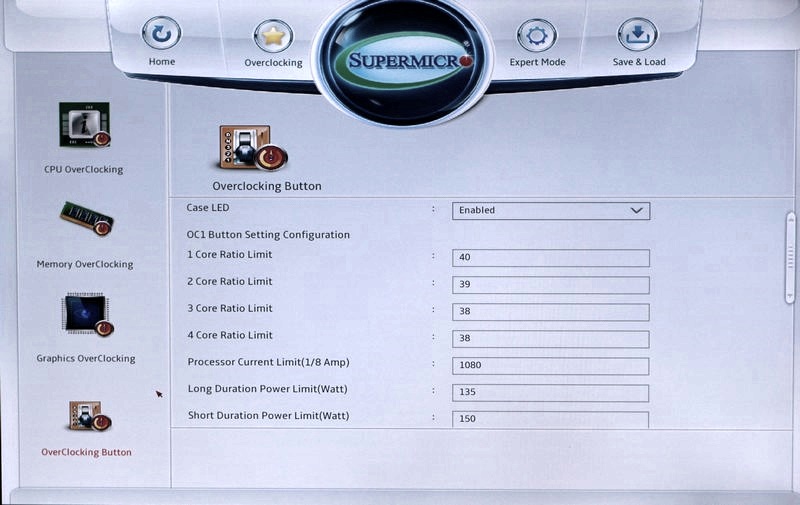

超頻控制鈕設定

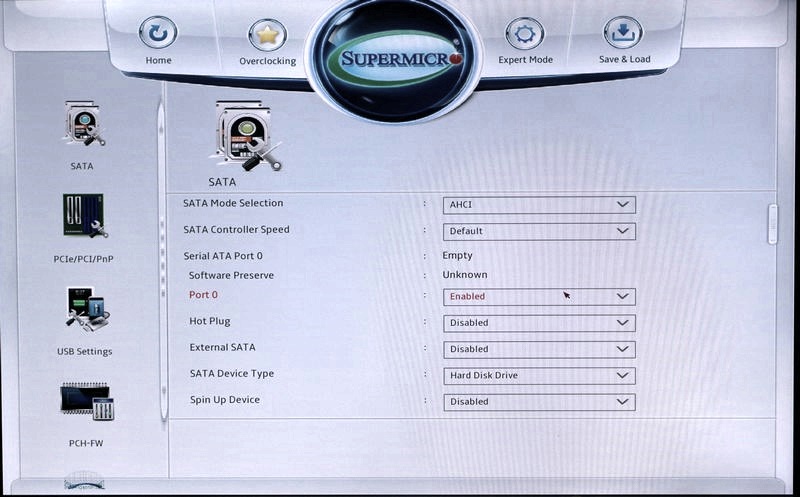

SATA裝置設定

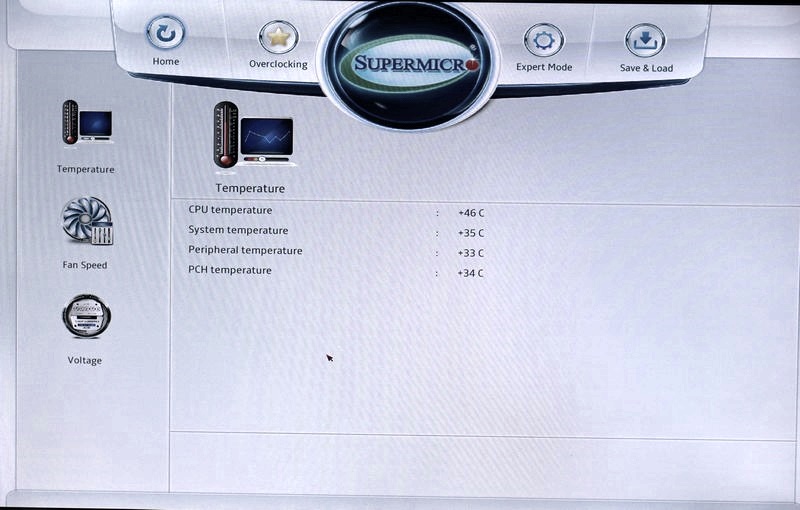

溫度監測

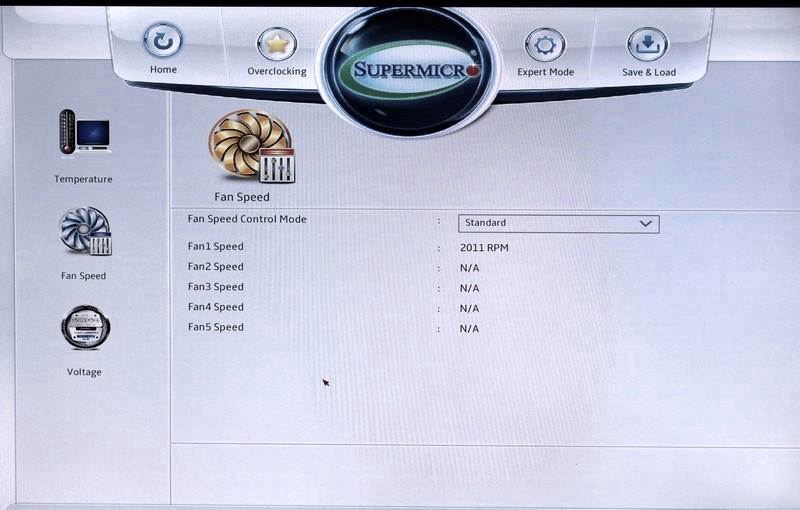

風扇轉速監測

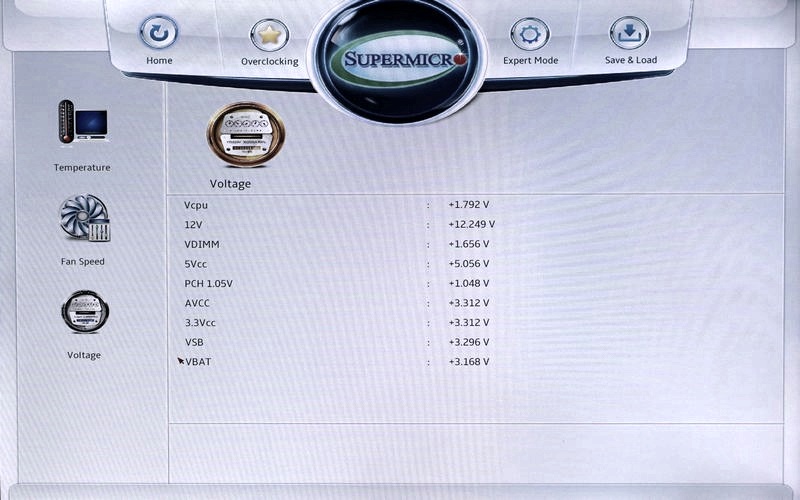

電壓監測

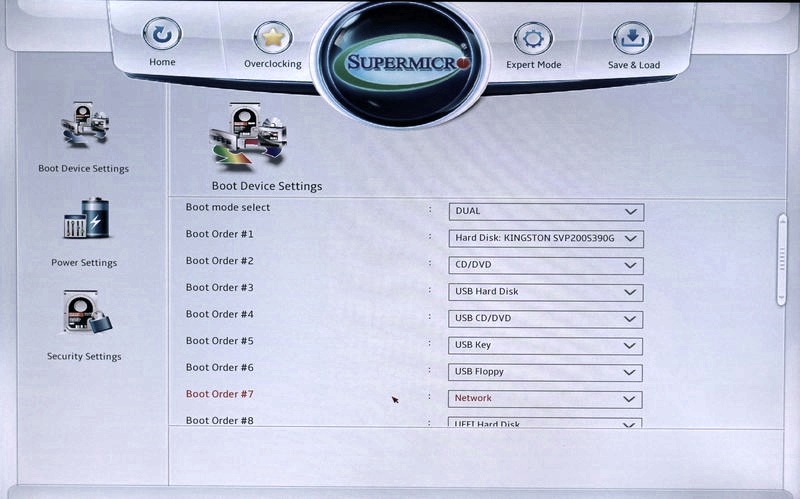

開機裝置設定



效能測試
遊客,如果您要查看本帖隱藏內容請回復



結語
小結:SUPERMICRO C7Z97-OCE整體表現也是相當不錯,用料跟設計與台灣主機板大廠相較毫不遜色,給使用者完整且合理的硬體設計,也有針對玩家們所設計的硬體組件例如簡易啟動開關、DEBUG燈號、內建小喇叭等,針對這次新增的M.2傳輸介面,也是順應提供,除了新增的M.2傳輸介面外,也額外使用SATA控制晶片增加2組SATA 6G的連接埠,也提供了伺服器等級的整體用料,提供使用者更高速的傳輸速度或是外接視訊訊號輸出等,更顯主機板的不同設計思維之處,原廠也提供2組intel Gb級網路卡,給使用者更高的網路傳輸彈性,這次BIOS介面也不再採用傳統的設定方式,而是提供主流的直覺圖形化UEFI BIOS設計,整體設定簡單易懂,對於習慣新款UEFI BIOS設定的使用者在設定上應該是能輕易上手,另外就是高速記憶體的相容性,這次也加強高速DDR3 2400、2666、2800甚至3000記憶體模組支援能力,以上提供給各位參考,感謝您的賞文。
