tsaik 發表於 2014-6-13 22:35:40 | 顯示全部樓層 |閱讀模式
[XF]改版再出發,華擎Fatal1ty H97 Performance開箱評測 - XFastest - ASRock-Fatal1ty-H97-Performance.jpg

[XF]改版再出發,華擎Fatal1ty H97 Performance開箱評測 - XFastest - IMG_4070.JPG
採用9系列板子的主機板和新款的haswell refresh處理器也陸續上市了,相信最近想要換平台的各位,應該有在觀望最近主機板和處理器的相關消息,希望從中找到適合自己的組合平台,讓自己換裝平台上不會有所疑慮,或是沒有選購的方向。因為Intel的策略下,所以就系列的板子還是有細分的,大多數的人若是不選擇超頻的情況下,都會以H系列和B系列的晶片組為選購考量。所以今天要來為大家介紹一款H97系列的主機板,今天的主角就是Asrock 華擎Fatal1ty H97 Performance,現在就來看看介紹吧。

主機板外盒照
酒紅色系列的外盒搭配專業電競選手的Fatal1ty照片,一眼就會聯想到為電競系列的主機板。


ASROCK與Fatal1ty合作,因此型號和外盒上有Fatal1ty字樣


超合金主機板,主打穩定與可靠


Fatal1ty Gaming gear,主機板型號為Fatal1ty H97 Performance


主機板支援INTEL Haswell和Haswell refresh的處理器,主機板採用H97晶片,支援AMD CF技術。內顯支援HDMI輸出,且支援 DTS Connect,主機板和驅動支援Windows 8.1安裝


購買華擎的板子有免費贈送華擎雲一年份,另外有ASROCK APP SHOP軟體可以使用,音效採用天籟美聲二代,購買華擎板子可以贈送三個月XSplit Broadcaster 線上直播軟體序號。


外盒背面為Fatal1ty H97 Performance特色介紹


主打超合金主機板特色
1.        大型鋁合金散熱片: 讓 MOSFET 和晶片能在較低溫的環境運作
2.        採用合金電感: 使主機板運作穩定有效率,延長主機板壽命
3.        12K白金電容: 具備12,000 小時使用壽命
4.        亮黑PCB
5.        次世代 MOS:提供更低的漏源電阻


遊戲防護罩
天籟美聲二代加上Intel晶片網路卡,以及其他設計,提供更穩定有效率的板子供玩家使用,讓玩家遊戲無往不利


ASROCK提供的軟體介紹和Fatal1ty H97 Performance規格表


主機板外盒側面照




主機板配件

內部採用雙層設計,上方放配件,下方是主機板本體
配件部分有I/O檔板、軟體驅動光碟、SATA線、XSplit軟體序號和主機板說明書


下方主機板裝於靜電袋內,且主機板還固定於泡棉上,增強保護避免運送損壞


主機板介紹
紅黑配色主機板,PCB也採用亮黑電路板。紅色的大型散熱片看起來更霸氣。


主機板中央部分有ASROCK Fatal1ty H97 Performance字樣,另外還有支援AMD CF技術標誌


CPU MOS部分上方安裝大型鋁合金散熱片,幫助MOS區域散熱,增強穩定性。散熱片部分採用紅色頗有質感,上方的H97為燙金字樣,而且還有膠膜保護避免刮傷,膠膜部分很好撕除。


富士康CPU腳座


CPPU供電部分採用八相超合金電桿,MOS部分採用一上一下設計


9130AL加上5830DL組成一上一下


ISL9582電源管理晶片加上ISL6625A MOSFET Driver組成迴路供電


CPU供電部分為8PIN設計


供電左方有三個風扇供電插孔,位置設計的不錯,除了方便安裝以外,後置上置風扇不用擔心線材不夠長的問題


後方I/O部分,四個USB2.0加上四個USB3.0,內顯顯示輸出部分有D-sub、DVI加上HDMI。RJ45網路孔最高支援1000 Mb/s


HDMI部分採用ASM1442K晶片控制


網路晶片為intel WG1218V晶片組


PCI插槽部分有1個PCIe 3.0 X16加上1個PCIe 2.0 X16,同時裝上時跑(X16/X4模式)。另外還有兩個PCIe 2.0 X1和3個PCI插槽。


大4PIN PCIe電源連接孔,提供顯示卡更穩定的供電


音效部分採用隔絕設計,像是PCB隔離板阻擋無謂的噪音,EMI防護蓋降低電磁干擾,天籟美聲二代的擁有更高的訊躁比且可以推動600歐阻抗的耳機。


天籟美聲二代


Nichicon音效電容


雙TI NE5532晶片,可以推動600歐阻抗耳機和放大器功能。上方接頭為thunderbolt接頭


四個記憶體插槽採用紅黑交叉配色,最高支援容量為32GB,最高頻率支援1600MHz


記憶體下方有24PIN主機板供電,以及一個19PIN USB3.0

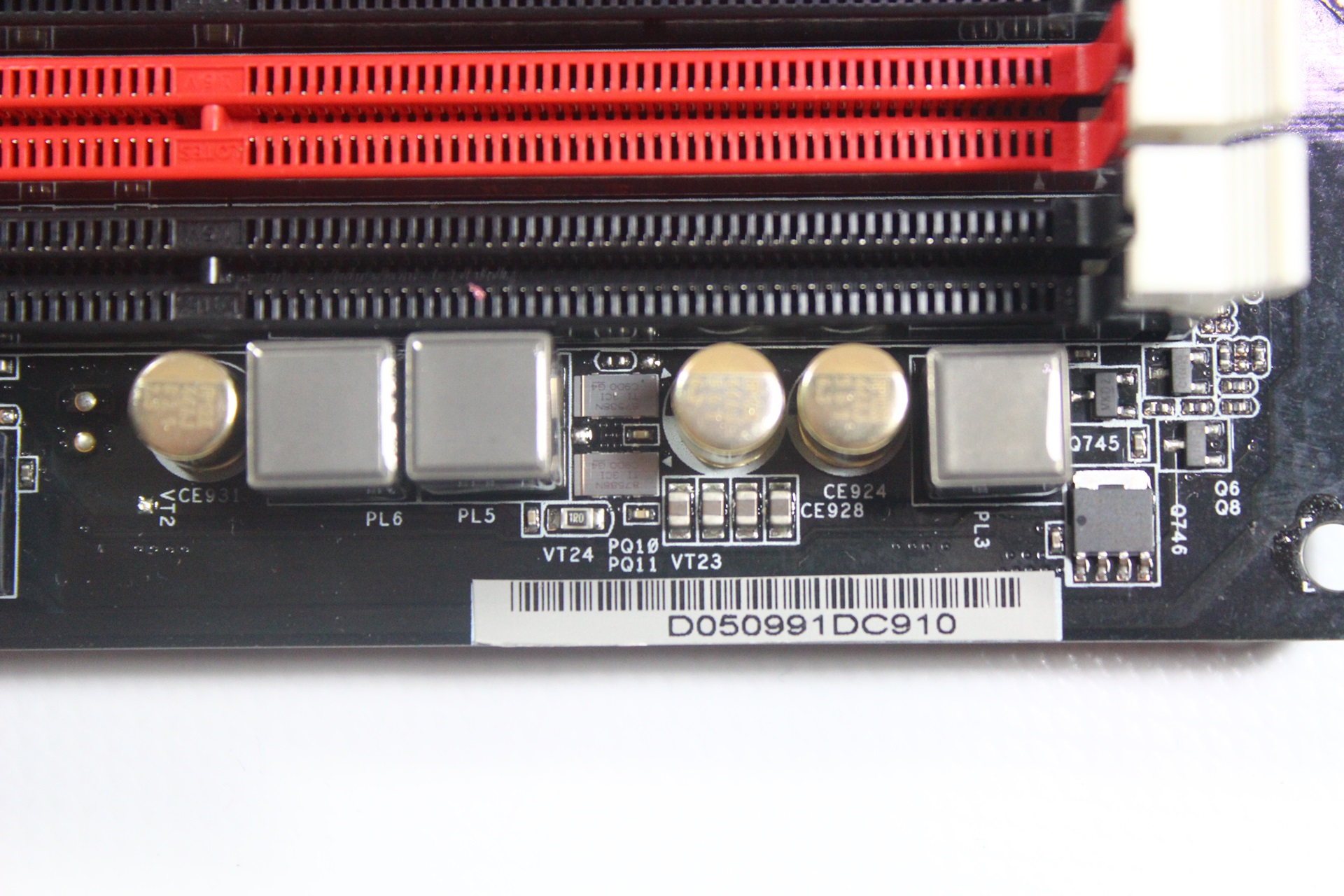

記憶體供電部分與電源供電部分位於記憶體下方,採用兩相及一相設計,在H97系列這樣的設計已經足夠應付。


SATA部分位於主機板右下方,擁有六個SATA插槽。


南橋散熱片部分採用鋁合金材質,外觀有點類似磨砂的感覺。燙金字樣有點反光主要是因為上方有膠膜保護。


H97晶片,左上右下有兩個墊子,避免散熱片過度擠壓晶片


鋁合金散熱片照片,背面部分有散熱軟膠墊,加強與MOS和晶片的接觸,強化更佳的散熱效果



主機板背面照


其他晶片組或是元件照

採用兩顆BIOS設計


ASM1083晶片為PCIe轉PCI訊號


nuvoTon NCT6776D環控晶片


採用nuvoton 3101作為穩壓功用



GD75232為RS-232 Drivers


12K電容近照


BIOS選單部分照片
UEFI介面BIOS,BIOS採用紅黑配色為基底。主選單部分大置分為八項,細節部分則採用卷軸條列式顯示。算是蠻好操作的。獨立的Boot和H/w Monitor,可以快速的切換開機選項和知道硬體概況。

Main主要可以知道硬體的基本資訊


可以設定CPU和記憶體相關的電壓和頻率設定


Advance設定為CPU進階設定和內顯的設定,還有intel相關技術設定也可以在這裡找到。


Tool部分


H/w monitor可以知道CPU和主機板溫度,另外還有風扇轉速,和電壓訊息。


開機順序設定

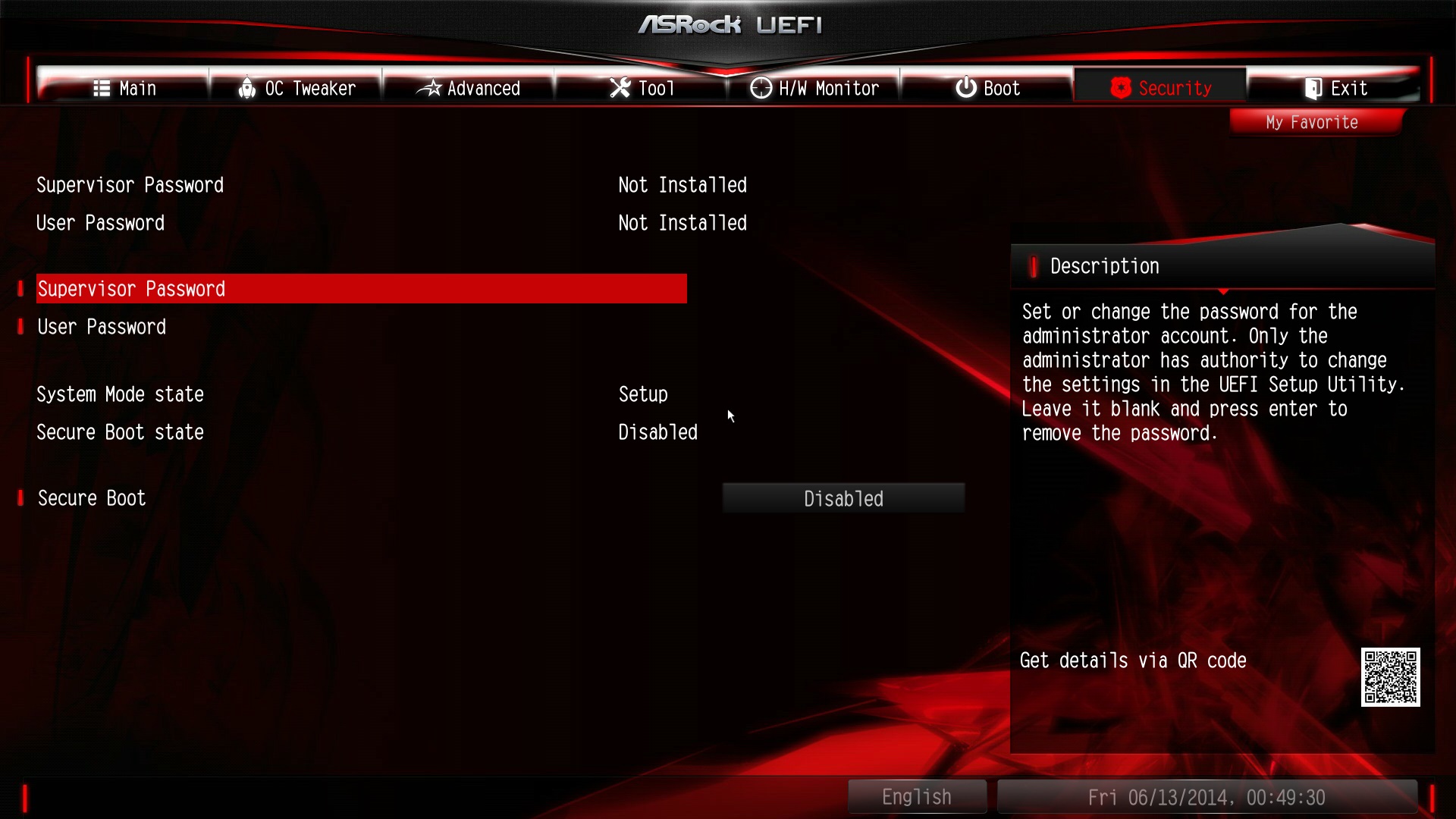

安全性設定


儲存BIOS設定和離開選單


基本效能測試
平台資訊:
CPU:Intel I7 4790K ES 預設值
MB:ASROCK Fatal1ty H97 Performance
Cooler:CRYORIG R1 Ultimate雙風扇
RAM: 金士頓 HyperX FURY DDR3 1600 4GBX2
hdd:
TOSHIBA 128GB(系統)
VGA:MSI GTX 750TI GAMING 2GB
POWER: 影準S 1000W
CASE:簡易裸測架

平台上機照


P.S:這次CPU和記憶體裝上去沒有進BIOS做任何設定,而是採用全程跑預設的方式去測試,所以採用金士頓 FURY記憶體測試是因為想要讓大家知道FURY的PNP技術可以自動識別主機板可支援頻率並且自動超頻,FURY記憶體最高頻率為1866,但是如果主機板只支援最高1600時,那麼也會自動以最高的1600頻率去設定,不用到BIOS手動調整。因為H97系列的主機板記憶體頻率僅支援1600,所以FURY記憶體也自動採1600運作。

CPUmark:757
Fritz Chess Benchmark Relative speed:35.17、Kilo nodes per second:16893
Nuclearus Multi Core ALU Score:10738、FPU Score:14327、MT Score:42205、Total Score:31505
wPrime 32M:6.671秒、1024M:188.512秒


Hyper PI 1M 15.430秒


Hyper PI 32M 14分28.481秒


AIDA64記憶體效能
AIDA64 Memory Read:23242MB/s、Write:23971MB/s、Copy:21753MB/s
MaxxMEM
Copy:21263MB/s、Memory Read:18406MB/s、Write:23116MB/s


解壓縮效能


CINBENCH R10、CINBENCH R11.5、CINBENCH R15測試


CrystalMark2004測試分數為394065


PCMARK7 5879分


3DMARK06 32169分



3DMARK VANTAGE P模式23590分


3DMARK11 P模式6179


3DMARK
FIRE STRIKE:4303
CLOUD GATE:20821
ICE STROM:148059


遊戲效能測試

1.Final Fantasy XIV Benchmark測試
設定如下圖


1920X1080解析度,特效開到最大,SCORE:6749


2.惡靈古堡6測試
設定如下圖


1920X1080,特效全開到最高 SCORE:6655 RANK:S



3.古墓奇兵測試
設定如下圖


解析度1920X1080,Basic的材質設定為UlTRA,因此Advanced會隨著材質選項變動
MIN FPS:21.4
MAX FPS:60.3
AVERAGE FPS:43.6



4.GRID 2 極速房車賽測試
測試設定如下



1920X1080,特效全部開到超高,反鋸齒開到最大
平均FPS:49.46
最小FPS:37.00
最大FPS:64.21



5.勇者鬥惡龍測試
設定如下


1920X1080解析度,最高品質,得分17073分



6.戰地風雲4測試
設定如下圖


附上遊戲中300秒的FPS圖表


軟體介紹

1.Orbweb.ME 專業版,這是華擎推出的華擎雲端服務,讓您可以隨時隨地透過行動裝置從電腦分享照片及影音檔案,購買華擎主機板就能免費獲得價值 49.99 美金的「Orbweb.ME 專業版」1年使用權。
透過這個軟體可以在家裡以外的地方打開重要的文件、影像或是音樂,還可以遠端遙控你的家用電腦,甚至可以對電腦開關機,體驗真正的雲端生活。






2.華擎 APP Shop
透過這個軟體,可以安裝許多的軟體,這是華擎自己開發的APP商店,另外也可以透過她來檢查自己的電腦是否有需要更新的BIOS或是驅動程式。




3.F-Stream
這是一套功能很多的軟體,很多的功能加上程式,像是鍵盤大師,OC Tweaker和Live Update等

F-Stream可以快速調整運作模式,有三種模式可以選擇,像是效能、標準和省電模式。


工具裡面有很多的軟體可以使用,比較著名的就是鍵盤大師和Fatal1ty 滑鼠埠,這個軟體對於遊戲玩價是很重要的,可以設定滑鼠的頻率,鍵盤大師可以設定一些遊戲快速鍵。另外還有磁碟健檢和除溼功能。


OC Tweaker可以對處理器和記憶體進行電壓和頻率的調整


系統資訊可以知道系統的相關訊息,像是CPU的使用率、頻率、電壓和溫度,還可以得知風扇速度,和各項電壓的監控。


即時更新方面可以檢查驅動程式可否更新


若是有主機板相關問題可以透過這個快速寄信給華擎的服務人員,請他們協助你處理


設定內可以設定F-Stream在電腦開啟時是否啟動


4.XFast LAN
高效率的網路管理,XFast LAN 是個方便的工具,可輕鬆高效控制網路應用程式。

XFast LAN流量分析


XFast LAN相關設定


設定程式的網路優先順序


網路連線資訊顯示


5.XSplit
XSplit Broadcaster 是一款線上直播軟體,簡單的操作就可以即時串流及錄製。XSplit Gamecaster 是 XSplit Broadcaster 程式的簡易版,輕鬆就可以完成直播配置,華擎提供 3 個月的專業版授權序號,讓玩家輕鬆連線分享遊戲畫面!


結論:
Fatal1ty H97 Performance用料和設計上不馬虎,的確是一塊值得推薦的主機板,八相供電設計,足以應付大部分的CPU,顯示卡又擁有額外的供電插槽,能讓顯卡更加穩定的運作,大型散熱片可以讓主機板運作時有效的散熱,主機板可以長時間穩定使用。加上華擎附上的軟體搭配,操作上更加便利,像是想要開直播只需要使用XSplit軟體就能夠輕鬆達成。使用華擎雲,可以在家以外的地方遠端自己的電腦享受雲端生活,到哪裡都可以開啟需要的檔案,算是華擎的一大特色,如果不想架設NAS但是又想要採用雲端服務,的確可以考慮這樣的雲端方式。搭配一張中階顯示卡,足以應付大多數的遊戲。這張主機板目前價錢落於3290元上下,比起八系列一開始的價錢漂亮許多,的確可列入考量。如果最近有想要換主機板的可以參考看看。
