lin.sinchen 發表於 2017-7-21 19:25:41 | 顯示全部樓層 |閱讀模式


「直播」事業如日中天,除了電腦、遊戲機之前的實況主之外,網紅、網美的個人特色直播,亦是這直播時代的當紅炸子雞,透過智慧型手可機隨時隨地,快速開啟「行動直播」節目,但若想提升直播畫質,勢必須要「免驅動」的影像擷取器輔助。由 AVerMedia 所推出的直播利器「BU110」,採用 USB Type C 隨插即用與 UVC 免驅動等特色,讓手機可接收相機 HDMI 的影像輸入,讓行動直播也可有著專業的畫質與運鏡。

規格
介面:USB 3.0(隨插即用、UVC)
影像輸入:HDMI
輸出:USB 3.0 Type-C
輸出格式:MJPEG、YUY2
取樣率:48 kHz PCM
支援解析度:640x480, 720x480, 720x576, 800x600, 1024x768, 1280x720, 1280x1024, 600x1200, 1920x1080
尺寸 (W x D x H):85 x 43 x 17 mm
重量:82 g


AVerMedia BU110 開箱 / UVC 免驅動

圓剛 AVerMedia 旗下有著眾多 HDMI 擷取盒 / 卡產品,可對 PC、Xbox、PS4 等平台擷取 HDMI 訊號,並透過 USB 將訊號輸入至直播電腦進行錄製或串流,且這類產品提供了完整的功能,像是麥克風輸入、HDMI Pass-Through 的影像輸出、低延遲、PC-Free 等進階功能。

但對於行動市場,不太可能帶著 GC550、GC510 來到記者會、活動等現場進行直播,也因此行動直播日漸茁壯,透過一隻智慧手機,就可在任何地點、任何時間透過手機的鏡頭、麥克風與行動網路,進行現場 Live 的直播串流。

但往往活動現場的環境燈光瞬息萬變,加上手機鏡頭的解像力有限,想要提升行動直播的畫質與音訊,便可從影像輸入端下手。透過 AVerMedia BU110,即可將相機的 HDMI 輸出轉為 USB 訊號,送進 Android 手機當中,在透過直播 App 軟體於 Facebook、Youtube 進行高畫質的行動直播。

AVerMedia BU110 採用 USB 3.0 Type C 介面進行傳輸,支持 USB 的隨插即用與 USB video class(UVC)規範,讓 BU110 無須任何驅動即可使用,支持 Windows 10 / 8.1 / 7、OS X (10.10 up)、Linux Ubuntu 14.04 以及 Android 裝置。

BU110 支持一組 HDMI 輸入,最高可擷取 1920x1080@60fps 之影像,尺寸僅 85 x 43 x 17 mm,通過 USB 進行供電,重量也只有 82g,打造高畫質行動直播的利器。


↑ AVerMedia BU110 外盒相當精巧,ExtremeCap UVC,可隨插即用的 HDMI 轉 USB 3.0 擷取器。


↑ 盒裝背面,則有標示內容物與安規。


↑ 包裝內容。


↑ 配件方面,則是 USB Type A-Type C 3.0 線材與說明文件。


BU110 外型方正,就像是小型的行動電源一般,外殼採用金屬外殼磨砂處理,整體外觀簡潔、輕巧;而在 BU110 上方有著一組 HDMI 輸入,底部則有著 USB Type C 連接孔;裝置連接上也相當容易,一邊連接 HDMI 至相機、攝影機或者 PC / NB、Xbox、PS4 等主機,另一頭則透過 USB 連接在要進行直播、錄製的電腦即可。


↑ BU110 外型相當簡潔、小巧。


↑ 背面則有產品標籤。


↑ 一端連接 HDMI 訊號。


↑ 一端連接 USB 3.0 至直播的電腦或手機。


只要透過 USB 供電 BU110 即會自動開機,開機後於正面會亮起紅色燈條,這代表著裝置已經開機但未偵測到 HDMI 訊號,而當訊號輸入時裝置則會亮起藍燈,用戶可透過燈號快速判斷目前裝置的狀況。


↑ 裝置開機但未收到 HDMI 訊號,則會亮起紅燈。


↑ 收到 HDMI 訊號後即會亮起藍燈。


直播測試 S8 / CameraFi Live / BU110 / Nikon D750

此次測試 AVerMedia BU110 就不使用電腦來測試,而 BU110 支持 OBS、XSplit、Wirecast 與 Adobe Flash Media Live Encoder 等較知名的直播、錄製軟體,在電腦操作上相對容易,透過 USB 連接免驅動就能支援各式軟體。

而在智慧手機上,則要使用「CameraFi Live」App 利用 BU110 輸入的 HDMI 影像進行直播。CameraFi Live 可以說是 Android 裝置的 OBS 軟體,完整版支持多影像輸入,並可在直播中加入圖像、文字等元素豐富各位的直播內容。

實際連接,則是使用支援 CameraFi Live 的 Android 手機 Samsung S8,並透過 USB OTG 連接 BU110,另一端則是使用 DSLR 單眼相機輸出 HDMI 至 BU110;如此一來,即可利用手機進行直播,打造專業高畫質的行動直播。


↑ 使用 Android 手機 Samsung S8 當作直播平台,並透過 CameraFi Live App,將 BU110 輸入的單眼 HDMI 訊號串流至 Facebook 或 Youtube 平台當中。


↑ CameraFi Live 選擇相機並指定好直播平台後,按下開始直播,這時會詢問是否使用 USB 影像裝置,按下確定即可。


↑ 如此一來,就可以透過相機的鏡頭來直播囉!


筆者亦錄製了一段影片介紹,各位可參考以下連結,裝置設定如上所述,並使用 Nikon D750 拍攝影像。


↑ 行動直播 AVerMedia BU110 測試。


↑ 透過 BU110 輸入 HDMI 訊號後,即可讓 CameraFi Live 開啟雙鏡模式,PIP 模式即可讓行動直播,亦有著雙鏡頭使用情境。


總結

AVerMedia BU110 提供最基本的 HDMI 擷取功能,可支援到 1920x1080@60fps 的影像,並使用 USB 3.0 Type C 連接更可隨插即用支持 UVC 無須驅動程式,讓需要 HDMI 擷取的用戶,有著更簡易的新選擇。

而 BU110 更適合用作行動直播的情境,利用 BU110 輸入相機、攝影機的 HDMI 訊號,將手機當作行動直播平台,讓各位直播主出門在外,都可有高畫質的影像直播;但這樣的行動直播,建議用戶多準備個行動電源,確保手機電源足夠支持整段直播節目。
更多圖片 小圖 大圖
組圖打開中,請稍候......
AndyTzeng 發表於 2017-7-24 11:08:34 | 顯示全部樓層
內文有提到 1920x1080p 60pfs, 我猜是電腦的應用
至於手機的應用可不可以到1920x1080p 60fps,
我的測試是不可能
原因3個
1.大部分手機是只有usb2.0
2.手機的效能有限,吃太高反而會不順
3. app大多預設是1280x720p

這類產品在手機應用,解析度不是重點,重點在於功率
不知道版大有沒有測試使用功率?
一般在手機的應用,由於手機的電源有限,手機功率非常的重要
目前這類產品已經非常的多了
在意的點,除了功率外,仍有下面2點
1. 手機使用功率
2.聲音有沒有處理聲音取樣率的問題
3.價格

我手上沒有bu110 ,所以無法測試bu110的功率
但我有實際測試其他廠商的免驅擷取卡,提供您參考


最低的

AVerMedia BU110 免驅動 UVC 影像擷取器開箱直播 / 專業行動直播利器 [XF] - XFastest - 最低的
AVerMedia BU110 免驅動 UVC 影像擷取器開箱直播 / 專業行動直播利器 [XF] - XFastest - CHINA-.jpg AVerMedia BU110 免驅動 UVC 影像擷取器開箱直播 / 專業行動直播利器 [XF] - XFastest - magewell.jpg AVerMedia BU110 免驅動 UVC 影像擷取器開箱直播 / 專業行動直播利器 [XF] - XFastest - FEBON180-POWER.jpg
 樓主| lin.sinchen 發表於 2017-7-24 15:17:43 | 顯示全部樓層
AndyTzeng 發表於 2017-7-24 11:08
內文有提到 1920x1080p 60pfs, 我猜是電腦的應用
至於手機的應用可不可以到1920x1080p 60fps,
我的測試是 ...

沒錯,這組是 USB UVC 因此電腦、Android 裝置都可使用。

而連接至 S8 測試時,手機輸出 5V, 0.2A 提供給您參考。

聲音取樣是 48 kHz PCM,我使用 D750 測試音訊正常。

AVerMedia BU110 免驅動 UVC 影像擷取器開箱直播 / 專業行動直播利器 [XF] - XFastest - IMG_3167.jpg

AVerMedia BU110 免驅動 UVC 影像擷取器開箱直播 / 專業行動直播利器 [XF] - XFastest - IMG_3168.jpg
AndyTzeng 發表於 2017-7-26 23:17:11 | 顯示全部樓層

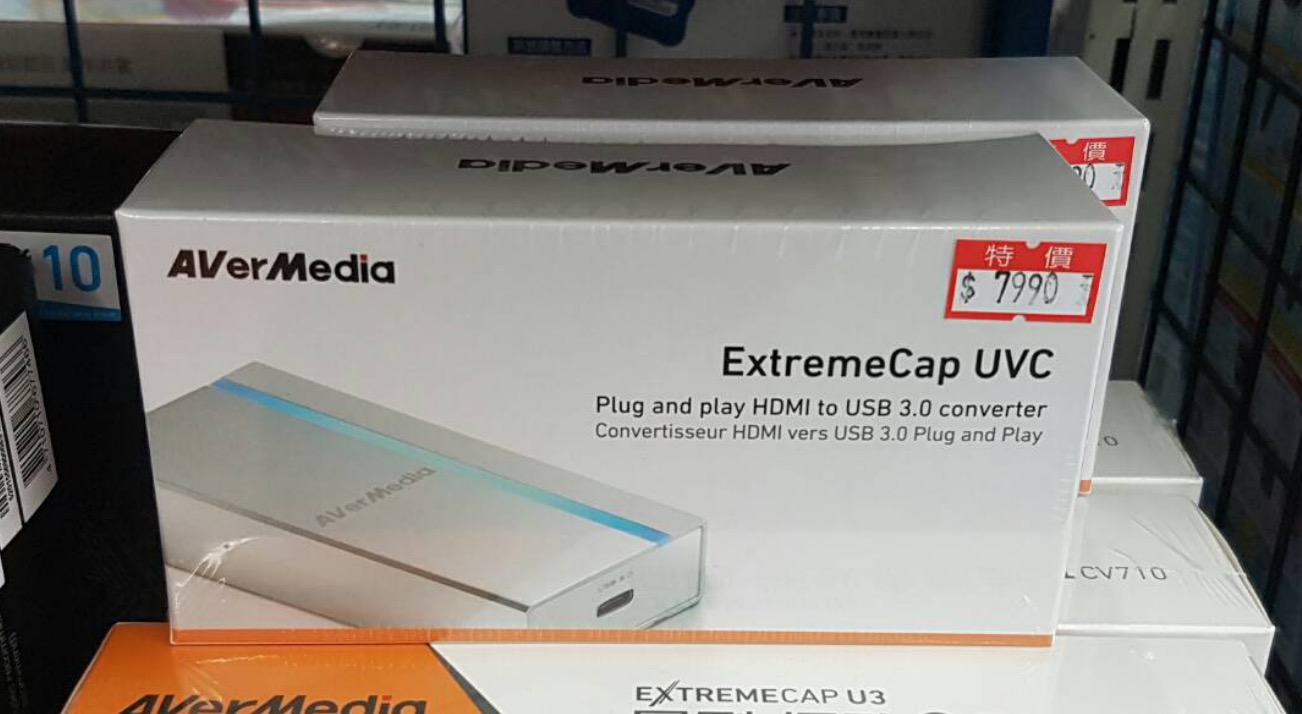

那天我花了幾乎快要 8000元台幣買了這台測試,


以下是我測試內容
1.聲音正常

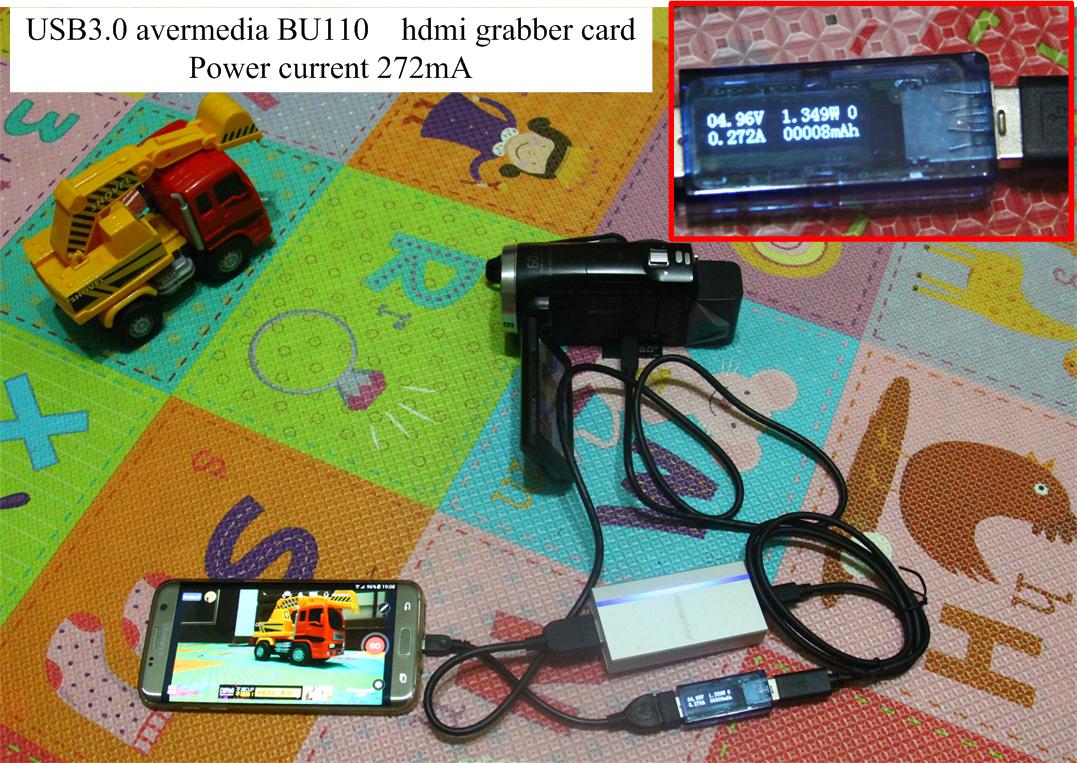

2.功率是0.272mA   5V ,大概是 1.36w

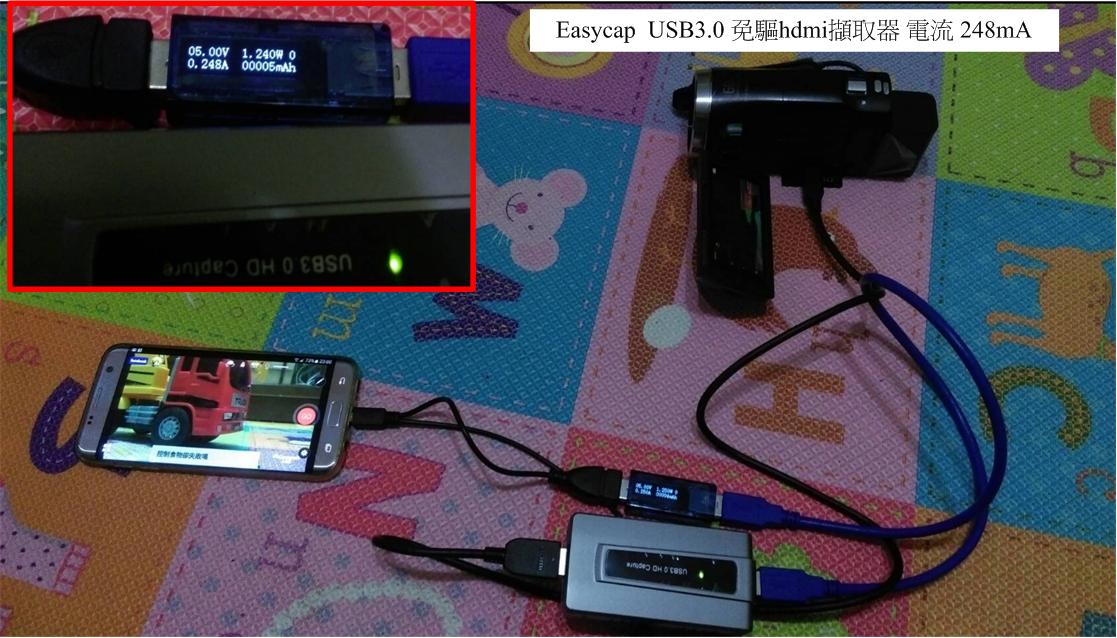

前幾天,買了一台easycap免驅HDMI擷取卡,人民幣 688 , 含各運費大概不到台幣3400元
跟對岸的 easycap USB3.0 免驅HDMI 擷取卡比較,還是稍微高了一點,
他只有 248mA





3.無法連接 HDCP的hdmi 來源
  比如你連接sony ps3 , sony 藍光的HDMI輸出 ,chromecast 等都有HDCP保護,會沒有影像
  需要連接一個破解器才能使用


補充一下手機連接uvc 擷取卡的應用,一般人常會遇到的迷失

1.用USB3.0擷取卡會比用USB2.0擷取卡好

  在電腦使用,的確USB3.0擷取卡沒有壓縮,會比USB2.0擷取卡好
  但是在手機應用來說,手機的速度有限,加上手機的USB是USB2.0,
  所以就算你連接USB3.0擷取卡,也會自動退化成 USB2.0 模式

  另外,手機直播的APK 如 camerafi live ,就算你插入USB3.0 1080p擷取卡,app也只會抓到 1280x720
  而且實際的流暢度大概只有 1280x720 15-20fps

  針對手機的應用而言,解析度和流暢度不是重點(因為根本沒有能力到達1080p 60fps)
  手機訴求的是方便性和輕巧性

所以,在手機連接擷取卡,其實USB2.0擷取卡跟USB3.0擷取卡是差不多的

2.以為每一支安卓手機都一定能使用

  一般再做手機的應用,都會列出相容測試表,
  並非每一支安卓手機都能使用
  通常,聯發科晶片的手機 如 MTXXXX的主晶片,一定不能用
  高通晶片部分能用


3. 手機的直播預期會跟電腦一樣好
   手機直播由於受限於手機的硬體效能, 直播出來的效果,一定不會跟電腦一樣好

   所以,拿手機用來直播的朋友要有心理準備

4.手機直播,可以邊使用邊充電
   手機有分micro usb 和 TYPE C 兩種

   micro usb: 不能邊使用邊充電,但可以連接y型OTG線材, 這各頂多只是延長使用時間,並非可以充電
   type c :這個可以邊使用邊充電


補充一下,目前可以在手機使用的擷取器的比較

















AndyTzeng 發表於 2017-11-4 10:58:45 | 顯示全部樓層
樓主的內文提到,可以在MAC使用
關於這點我要補充一下

1.mac 10.12 版本作業系統之前( 含)
BU110是可以使用的

2.MAC 10.13 版本作業系統之後(2017/09 mac 更新的作業系統)

BU110 無法在 macOS High Sierra 10.13 使用

實際影片demo
https://youtu.be/BZvQ1-7KD-g
