來自美商Corsair海盜船,對於這家廠商大家並不陌生,旗下產品線以電腦機殼、電源供應器、散熱器為主,還有電競周邊相關,甚至在電腦零組件的記憶體與固態硬碟,都各有發展,這次將推出的是,Obsidian Series 500D機殼,看到名稱後讓人聯想到Obsidian Series 900D、750D等幾款高塔型機殼,外觀設計簡潔俐落,此外對於水冷散熱支援,更是提供良好的優化,不過500D則是歸類在高進風量中塔型種類裡,但在外觀上能看出,與高階款機殼擁有一樣的風格。

在Obsidian Series 500D機殼,外觀上俐落簡潔外,更少不了鋁質黑化的拉絲面板,這次並加入雙面的燻黑玻璃側透,讓內部硬體燈效看得一清二楚,機殼為中塔類型,內部空間支援ATX尺寸主板,儲存提供5個硬碟安裝,接著請大家先看一下,這款機殼的規格部份,文章內會再進行硬體的安裝介紹與分享。
規格
主機板支援:ATX、M-ATX、ITX
顯示卡長度支援:370mm
CPU散熱器高度限制:170mm
電源供應器支援:標準ATX 225mm
I/O連接埠:開機鍵、重置鈕、電源指示燈、硬碟讀取燈、2組USB 3.0、1組USB 3.1 Type C、HD Audio
PCIe插槽數:7+2
擴充支援:3.5/2.5吋*2、2.5吋*3
風扇支援:前方3組120mm/2組140mm風扇、上方2組120/140mm風扇、後方1組120mm風扇
機殼尺寸:500mm*237mm*507mm

海盜船Obsidian Series 500D機殼,在硬體支援主機板,提供最大ATX尺寸,也能向下相容M-ATX、ITX主板,另外顯示卡安裝空間提供370mm,就目前市面的高階卡安裝,也沒有問題,在處理器塔散高度限制為170mm高,以常見的160mm高度來說,是可以安裝的,但若要安裝到頂級空冷,高度限制需要稍注意,最後電源供應器安裝,支援標準ATX(寬150mm*高86mm),長度限制為225mm,以目前市面上高瓦數電源安裝沒問題。

機殼上方連接埠,提供基本開機與重置按鈕、電源與硬碟指示燈、3.5mm耳麥插孔外,還提供2組USB 3.0介面,與1組USB 3.1 Type-C高速介面,讓周邊安裝或是高速儲存裝置,使用更方便,另外在PCIe介面格數提供7格,加上2格直立,支援一般顯示卡橫擺與直立兩種方式,讓使用者自行選擇,儲存裝置則是提供,3個2.5吋與2個3.5/2.5吋裝置的空間,就目前大多使用以1個SSD,再加上1個HDD來說,是相當足夠的。

最後在機殼散熱支援,於前方提供3組120mm風扇(或2組140mm風扇),上方2組120mm風扇(或2組140mm風扇),後方為1組120mm風扇,另外在水冷部份,會在實際測量,讓大家更清楚支援程度,接下來就先來看這款機殼的開箱。

Obsidian Series 500D機殼開箱

↑機殼外箱45度圖示。


↑外箱正面,右下角機殼完整型號,左方為機殼45度角圖示。

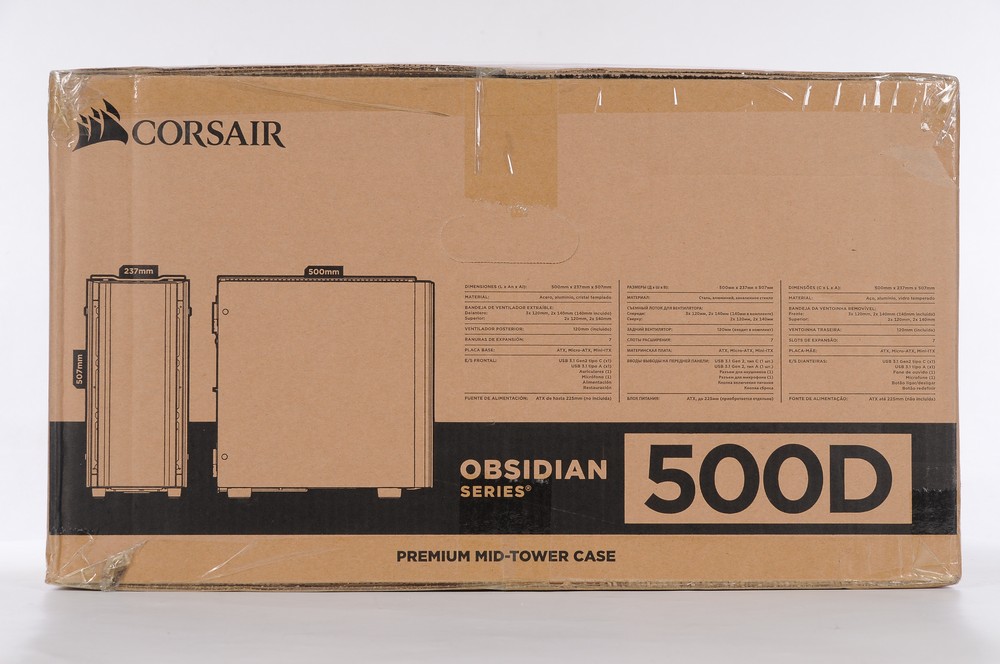

↑機殼外箱左右兩側為多國語言的,詳細規格說明,外箱左側。


↑外箱右側。


↑外箱後方,500D機殼爆炸圖,並針對每一點做簡介說明。

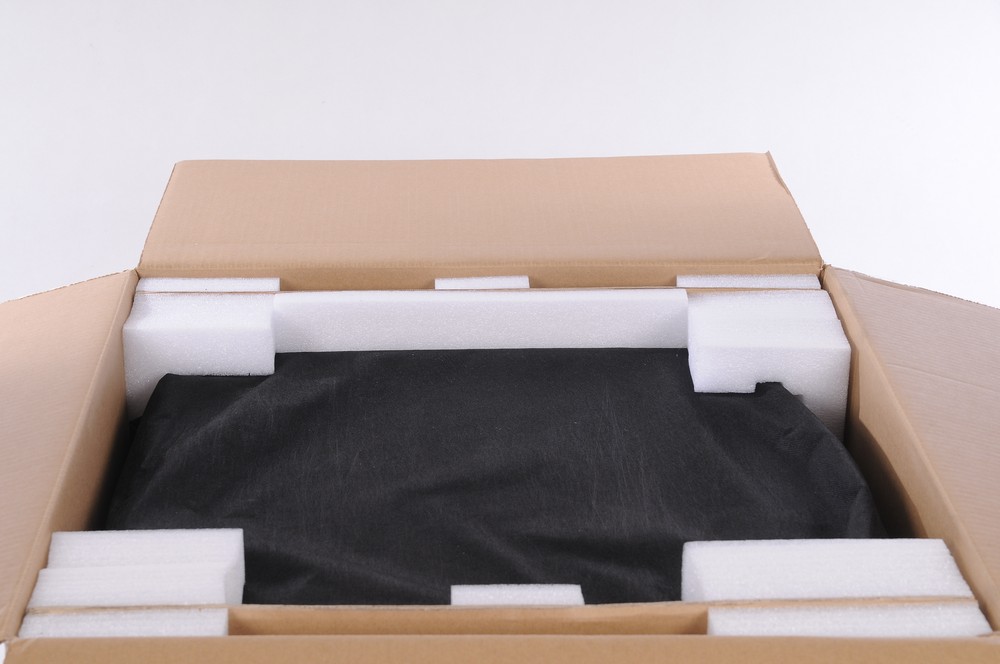

↑在機殼外箱打開後可以看到,發泡板緩衝包材針對四角保護,機殼本體還有不織布袋包好,讓運送時更安全。


Obsidian Series 500D機殼,簡潔的俐落外觀設計,可以看到在機殼前面板、玻璃左右前側、上方面板,加入鋁製面板,並經過黑化拉絲紋處理,整體質感提升許多,另外這次加入雙面的燻黑鋼化玻璃,加上翻蓋設計,讓使用者在操作上更便利。

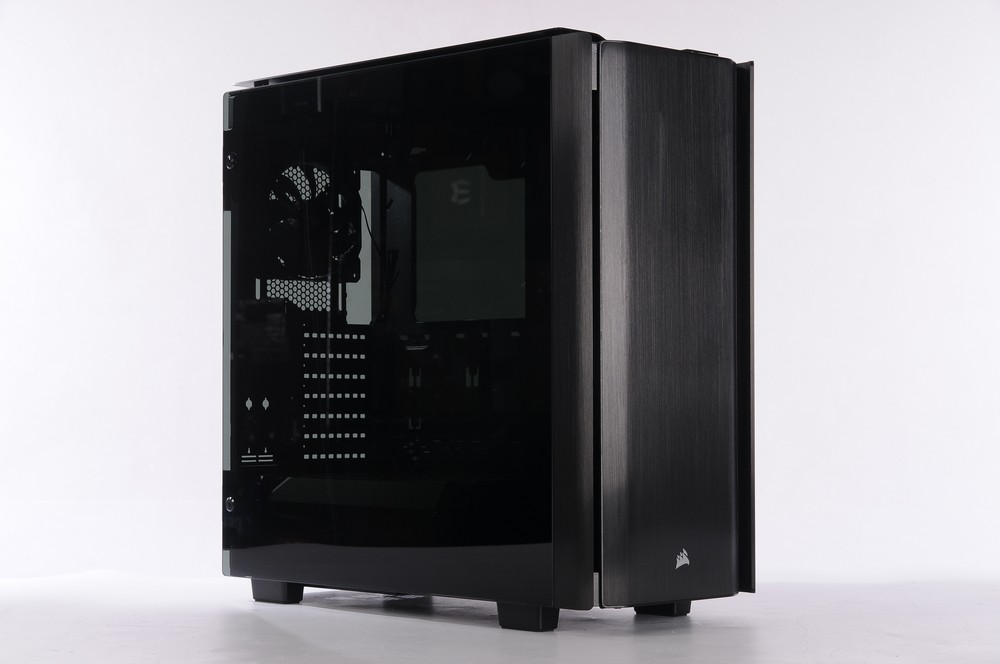

↑機殼本體45度圖示。

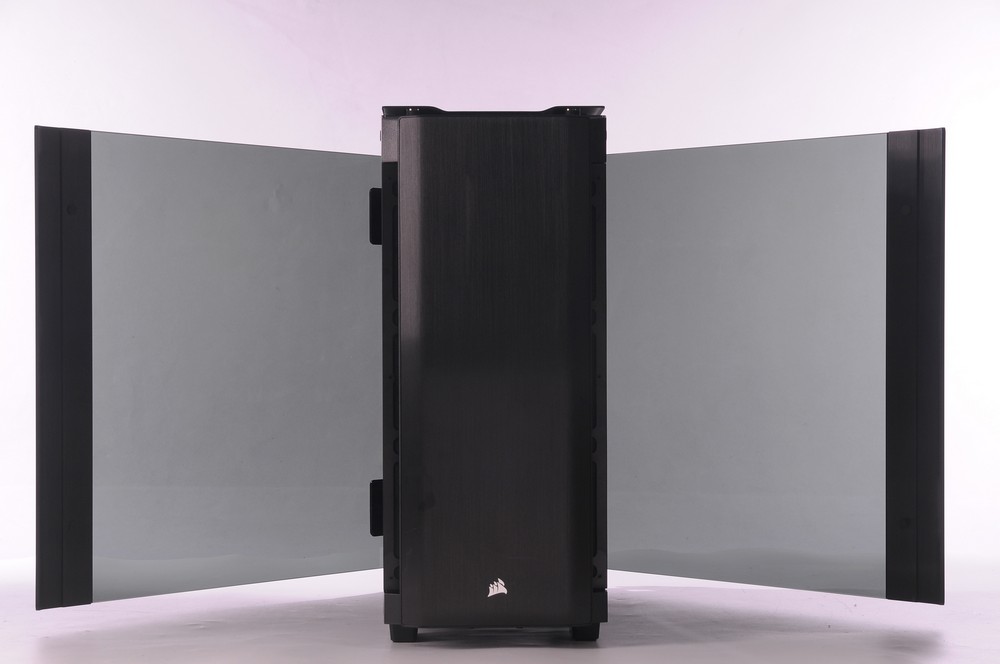

↑左右兩側雙面鋼化玻璃,輕鬆開啟。

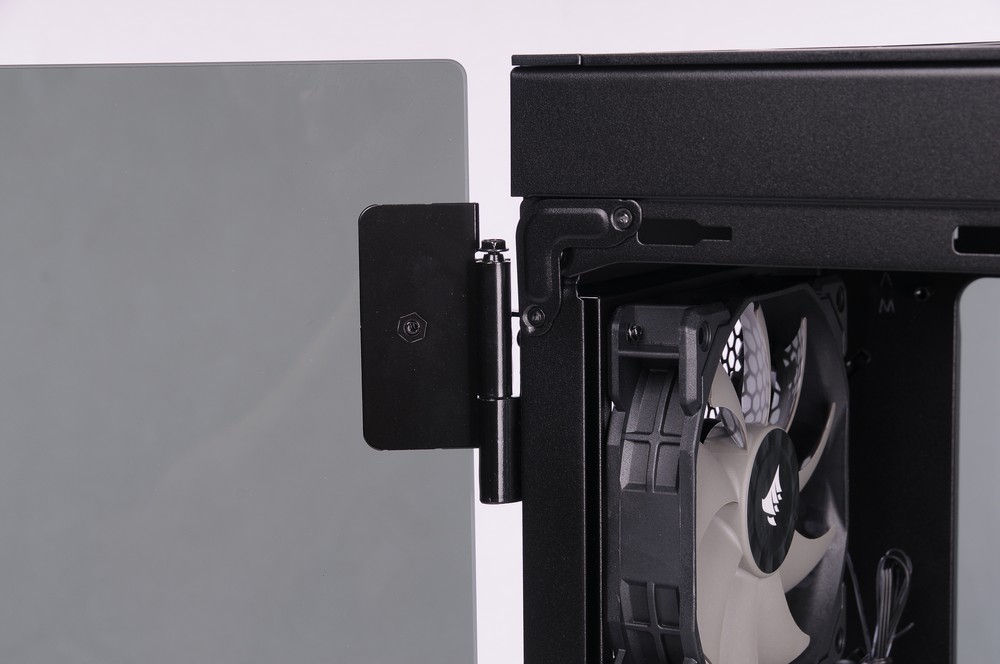

↑固定轉軸設置於機殼後方,若要將玻璃側板取下,可於靠機殼後方,上下兩顆固定玻璃的螺絲取下,另一個更快的方法,只要將最上方的轉軸螺絲取下,向上推出即可。

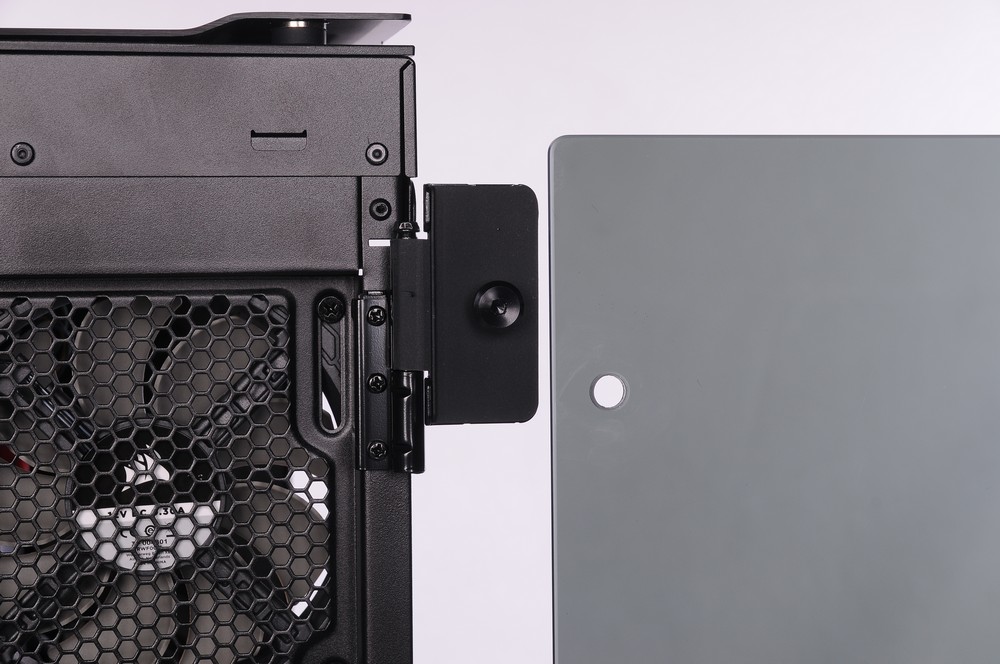

↑轉軸與玻璃固定螺絲。


前方大面積鋁板,經過黑話髮絲紋處理,質感相當不錯,進風處位於左右兩側,並在內部加入磁吸防塵濾網,若要清潔時,只需要將玻璃側板打開後,可由左側或右側方就能直接抽出,相當方便。

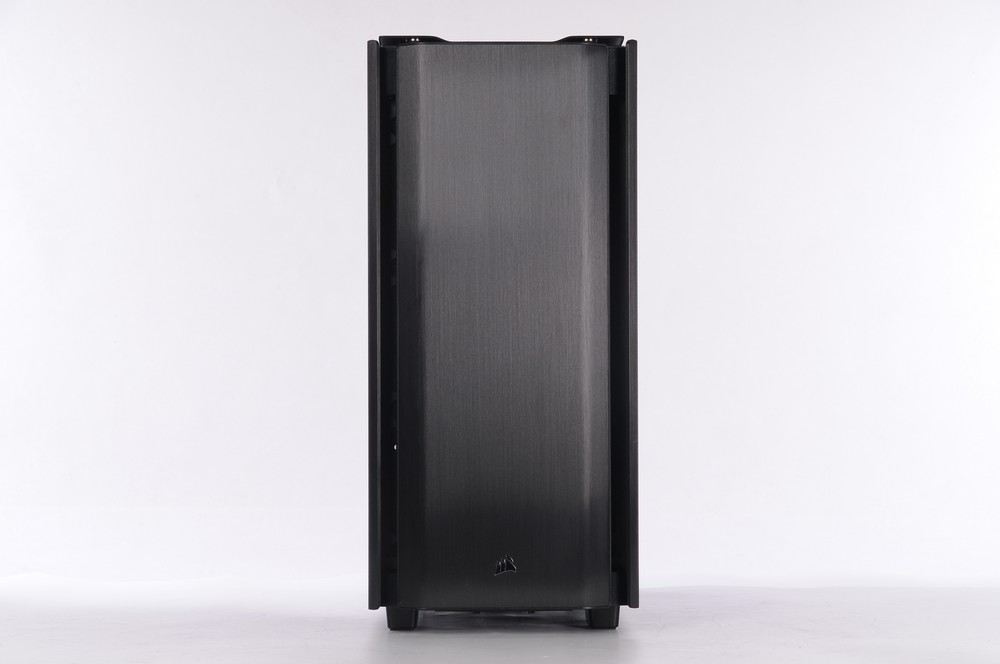

↑機殼前面板。


↑前面板也可自行取下,只需要將上I/O面板下方2顆、機殼內前板下方1顆、機殼底部2顆螺絲轉下,在前面板後方可以看到,加入大面積的隔音棉降低噪音。


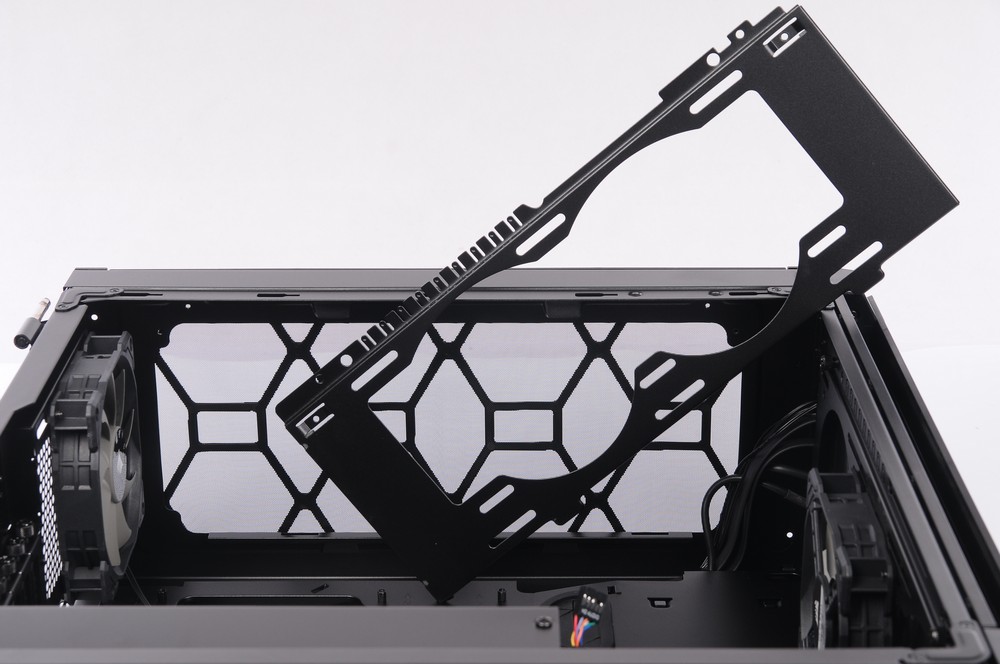

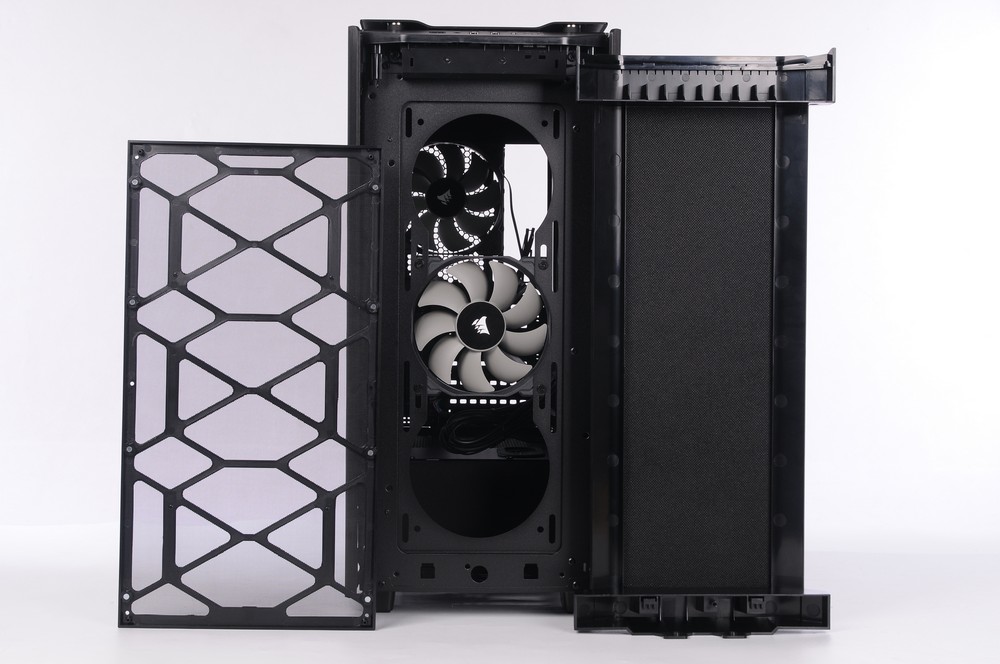

↑前方風扇安裝架,轉鬆2顆螺絲就可取下,讓安裝更方便,散熱支援提供3組120mm風扇(或2組140mm風扇),若是水冷可安裝360/280/240mm冷排。

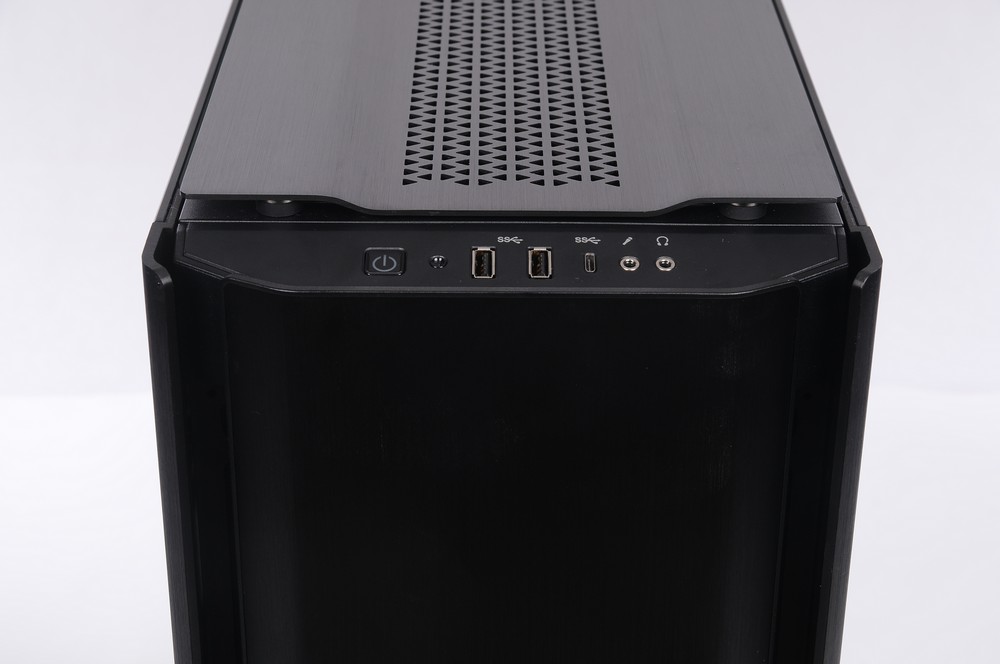

↑I/O面板設置於機殼上方前緣部份,在連接埠提供:開機與重置鈕、電源指示燈、2組USB 3.0、1組USB 3.1 Type C、3.5mm耳機麥克風插孔。

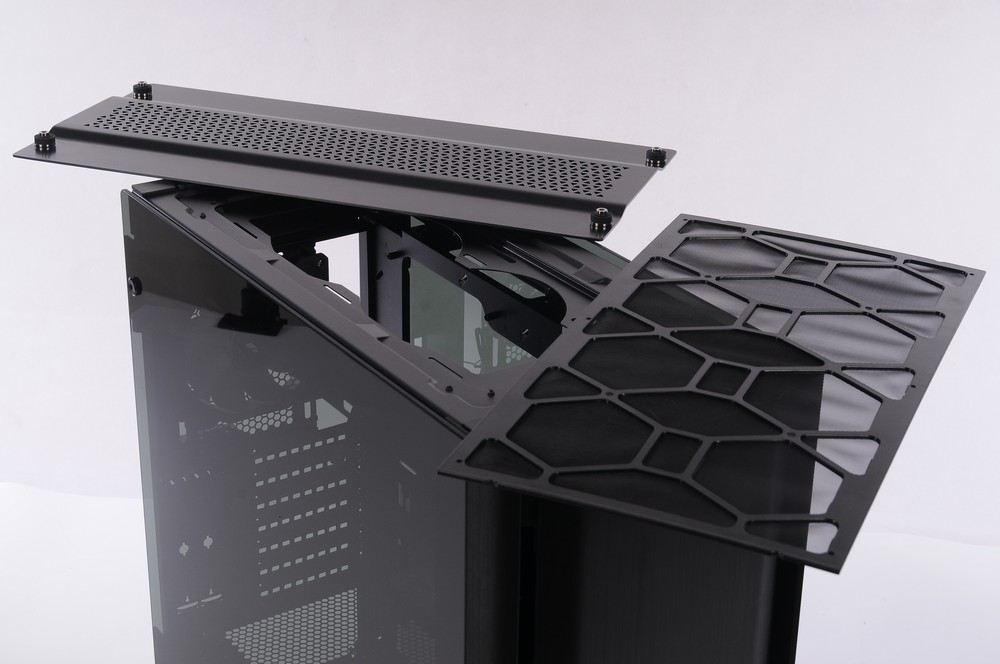

機殼上方同樣鋁材質,經過黑化拉髮絲紋處理,與前面板外型不太一樣,前板左右旁為內折約45度,上蓋則是設計有如鷗翼外型,增加左右兩側進出風量,此外正中間還對稱的小三角形開孔,再對流上效果也會相當不錯,另外同樣加入防塵濾網,若要取下清潔時,需要先將上蓋的4顆螺絲取下,就能將上蓋移除。

↑機殼上方,可自行取下。

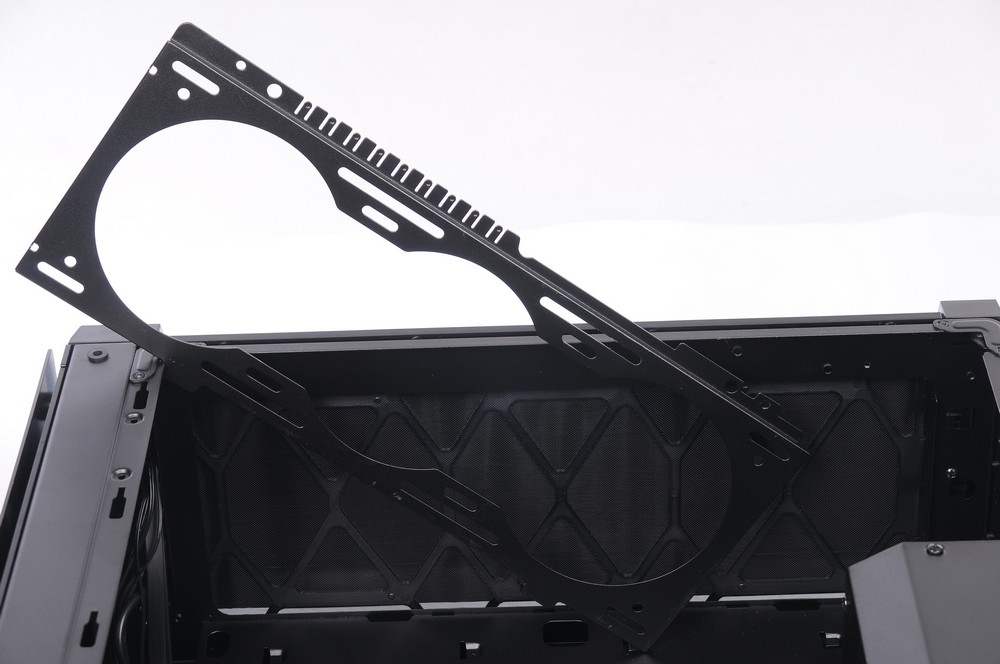

↑風扇安裝架與前面板設計相同,可自行取下,散熱支援提供2組120/140mm風扇安裝,若水冷提供280/240冷排。

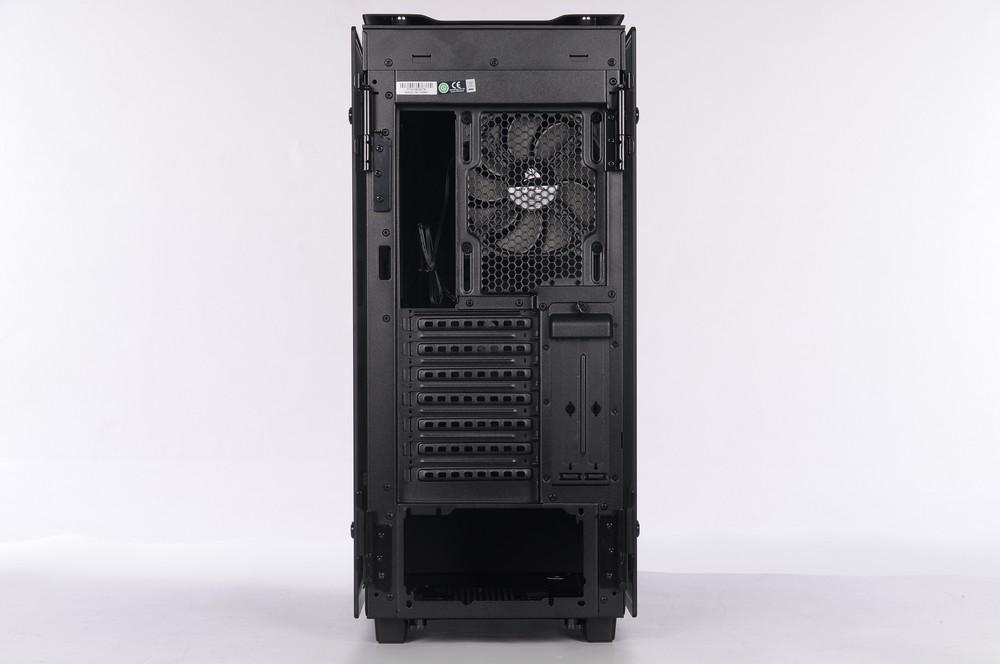

↑機殼後方,左上方為主機板I/O處,右方為1組120mm風扇或120mm冷排安裝處,中間為7+2格PCIe擴充格,其中2格提供給顯示卡直立使用,PCIe橫擋板皆可以重複利用,不過另外直立的PCIe擋板為一次性,下方為電源供應器安裝處。

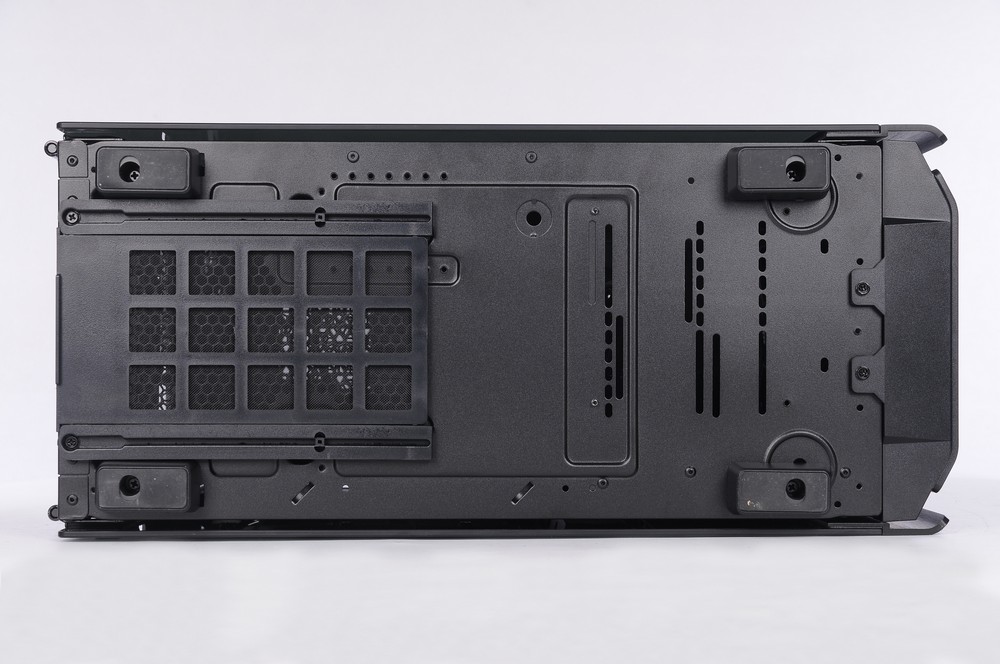

↑機殼底部,左方為電源供應器進風濾網。

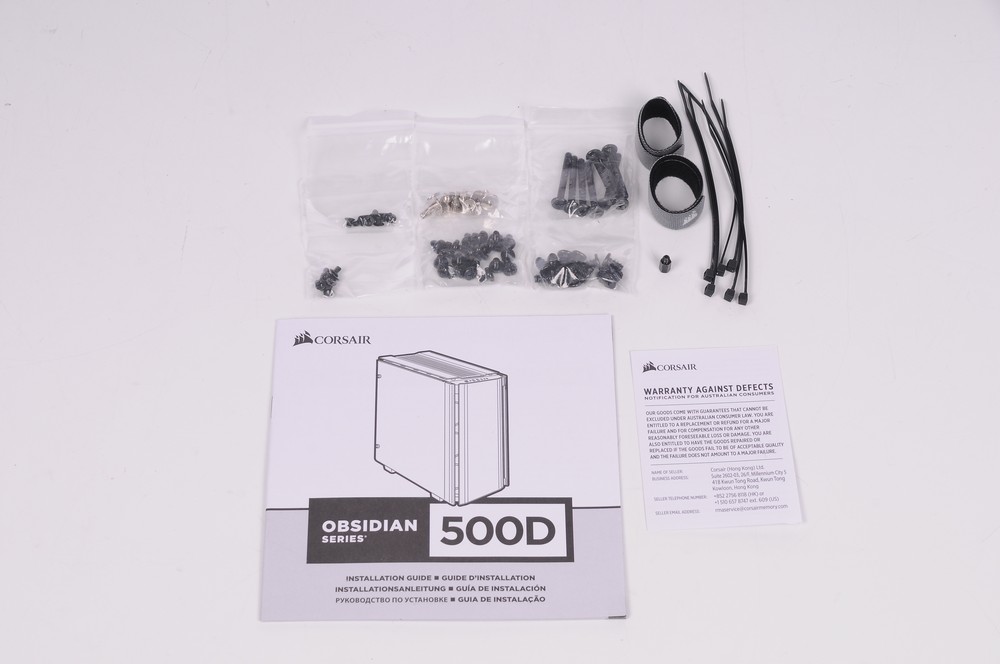

↑配件包部份,提供硬體固定螺絲、束線帶、理線魔鬼氈、說明書等。

Obsidian Series 500D實際安裝
海盜船Obsidian Series 500D機殼,在內部空間配置與目前主流設計相似,加入分艙的設計,將電源供應器和上方硬體安裝空間區隔,此外這次分艙的延伸空間較短,靠近前板處空間為163mm,讓水冷排厚度能增加,另外在一體式水箱幫浦,安裝空間足夠;機殼本身取消的5.25吋裝置的安裝空間,釋放內部空間,若是想安裝舊式光碟機的使用者,建議使用USB外接式光碟機,也是相當方便的,就算是不同主機也能隨插即用。

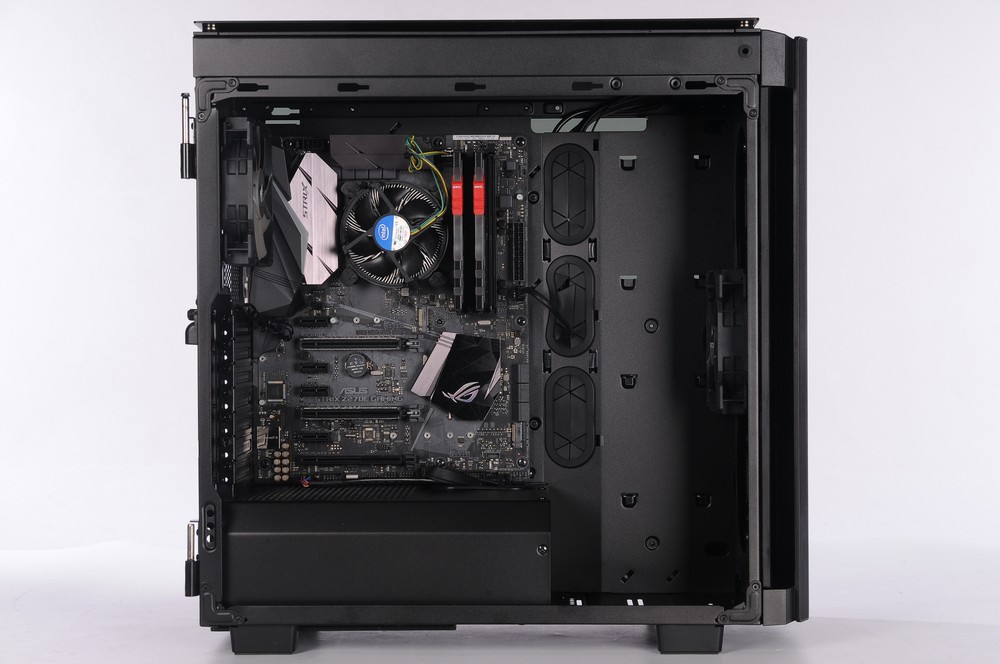

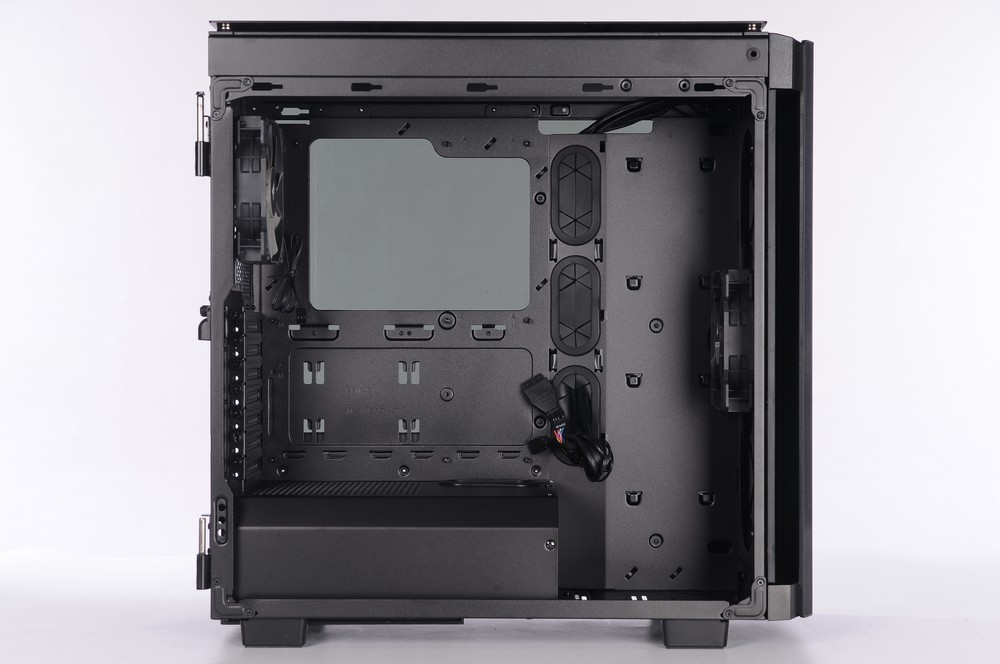

↑機殼內部空間。

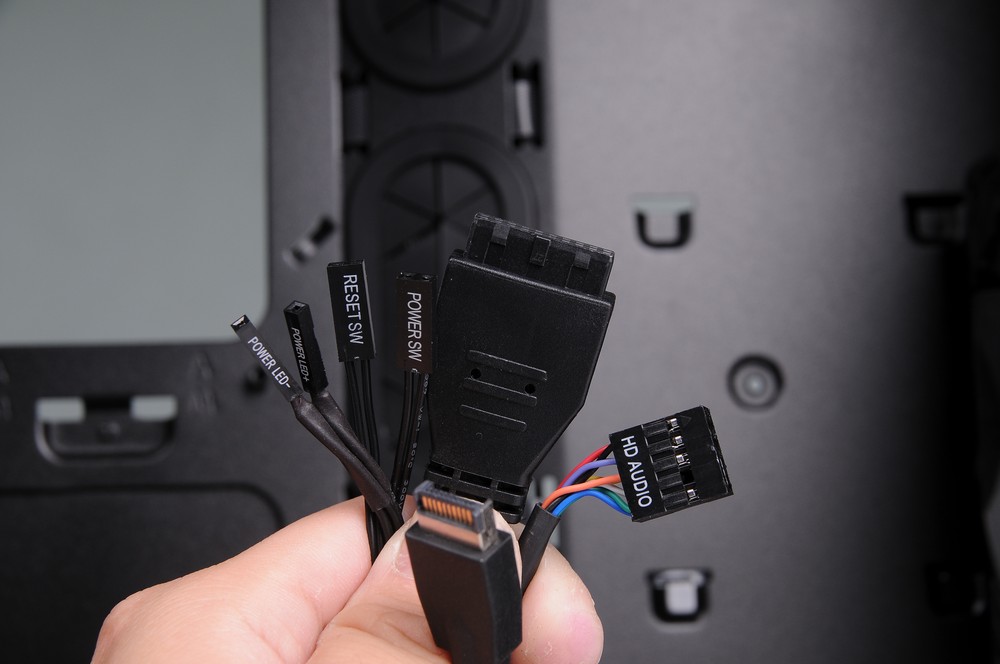

↑機殼上方I/O面板內接線。


機殼左側板內硬體安裝,主機板為ATX尺吋,固定銅柱已經預先裝好9支,在正中間的銅柱設計較高,讓主機板在螺絲未固定前,也能快速定位完成,讓安裝更便利,另外顯示卡為STRIX RX570卡長240mm,以官方說明是370mm空間,確實是有符合,但經過比對後到前方風扇時,是有405mm空間,對往後升級高階顯示卡,也是沒問題的,另外顯示卡除了常見的橫擺方式外,也支援顯卡直立,但PCIe x16延長線需要額外購買。

↑主機板安裝。

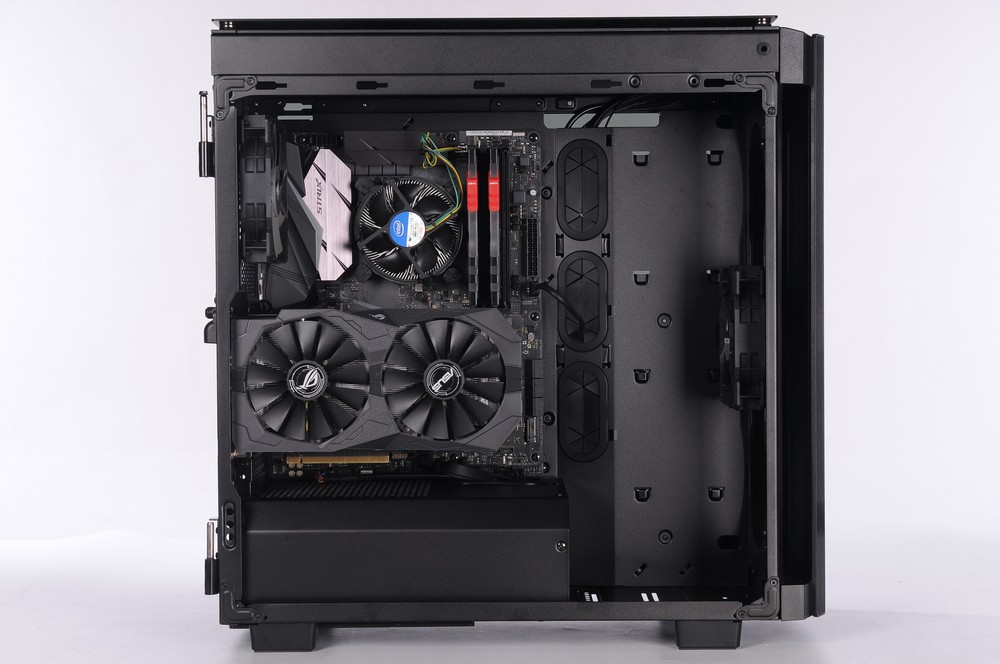

↑顯示卡橫擺安裝。

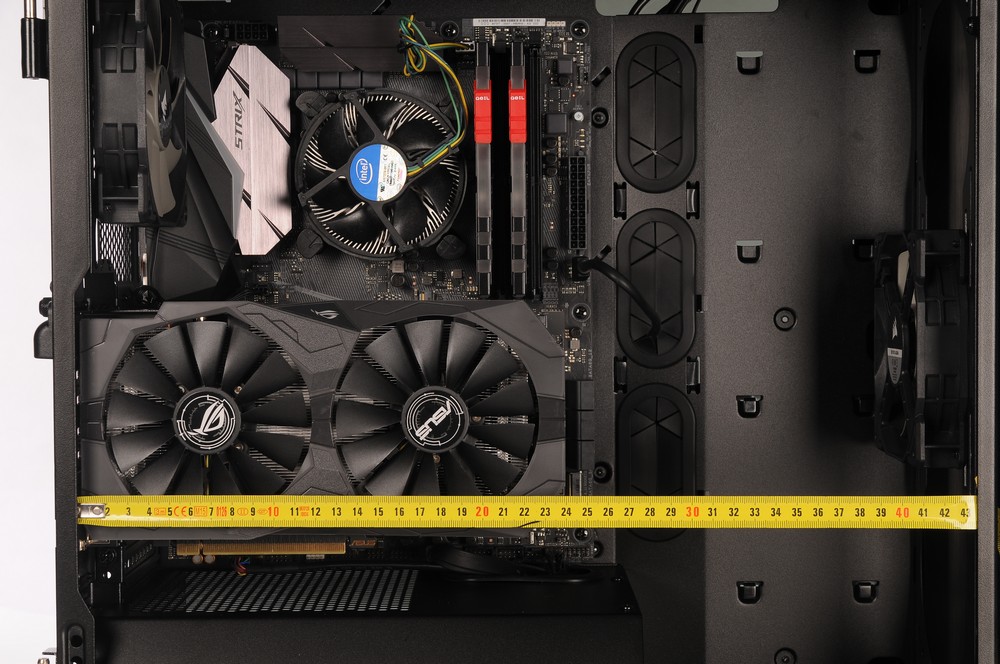

↑顯示卡橫擺安裝空間405mm。

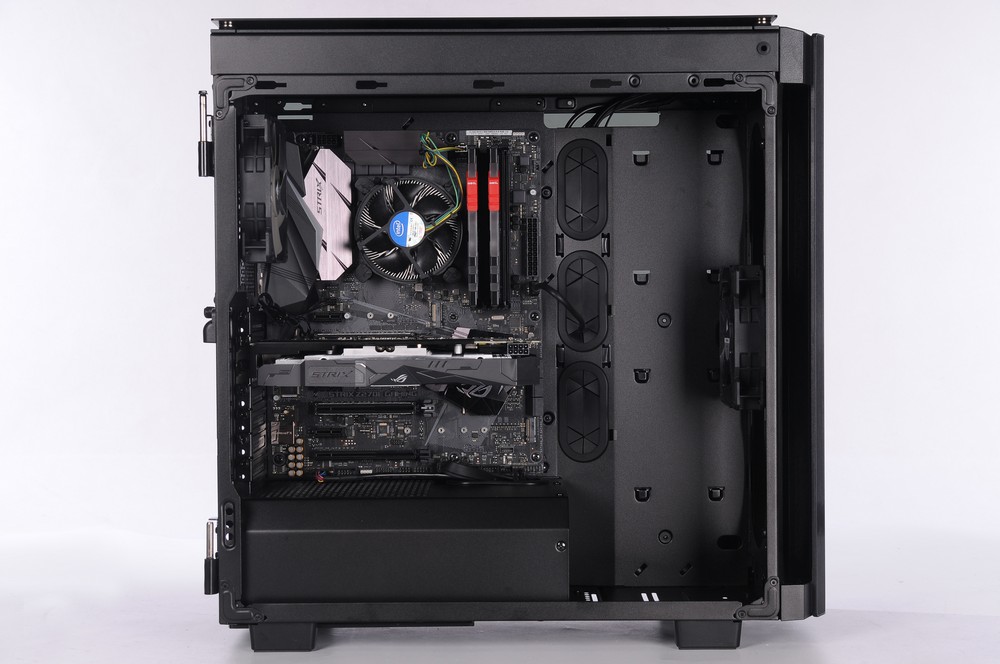

↑顯示卡直立安裝。

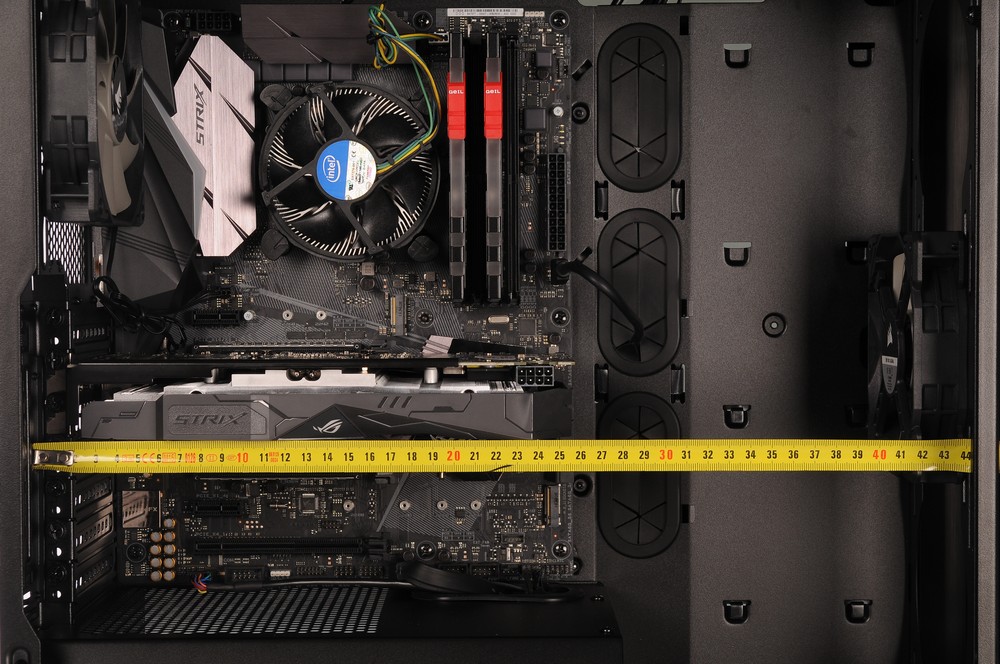

↑顯示卡直立安裝空間405mm。


最後在機殼右側板內,先說儲存裝置支援,3個2.5吋與2個3.5/2.5吋裝置安裝,以目前常見的固態硬碟加上傳統硬碟的配置,空間是足夠的,此外若是大容量用戶,也有不錯的支援,另外在電源供應器安裝為650W模組化電源,長度為140mm,官方的建議數據為225mm,經過比對後有277mm空間,但考慮到從右側放入的安裝方式,需要避過右方機殼骨架與凸起點,會在少30mm,不過以市面上的高瓦數電源,在安裝上是沒問題的。

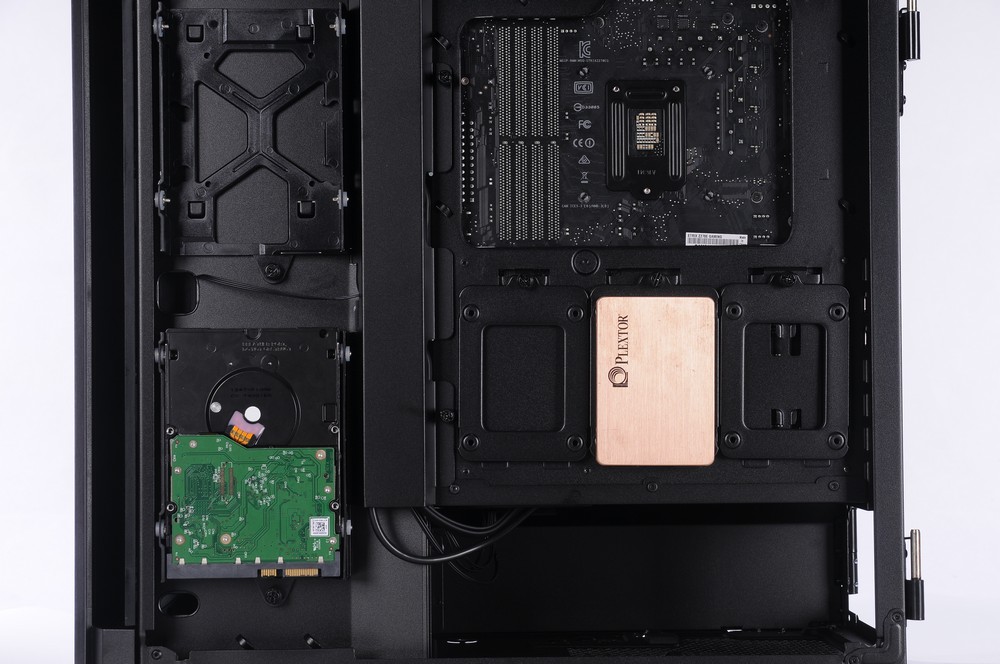

↑2.5吋與3.5/2.5吋儲存空間,2.5吋固態硬碟採用螺絲固定,若是3.5吋傳統硬碟則是卡扣固定方式。

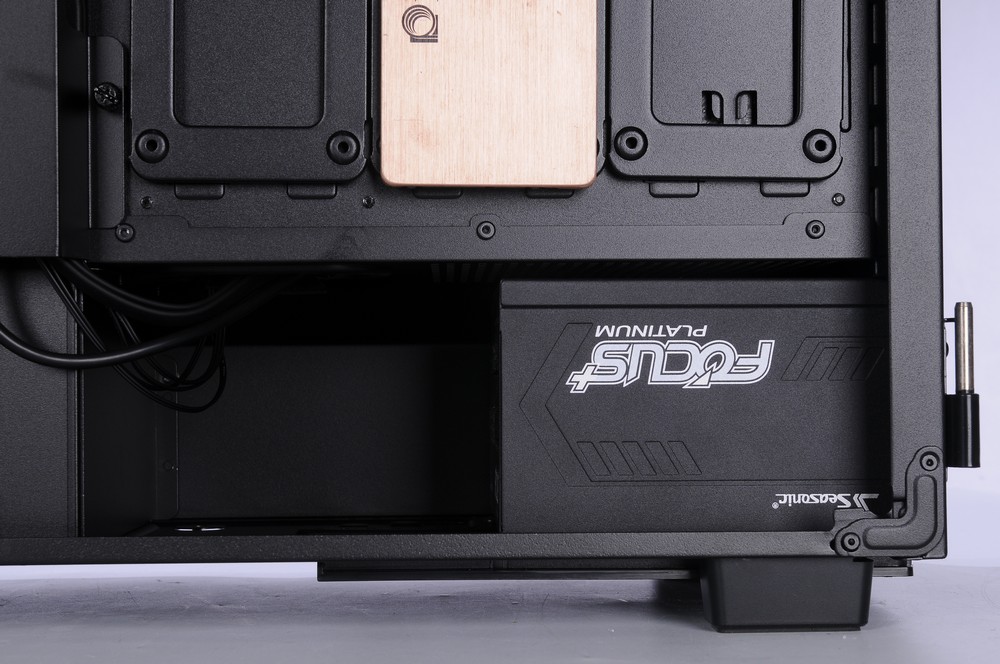

↑電源供應器安裝,從右側放入,並於機殼後方螺絲固定。

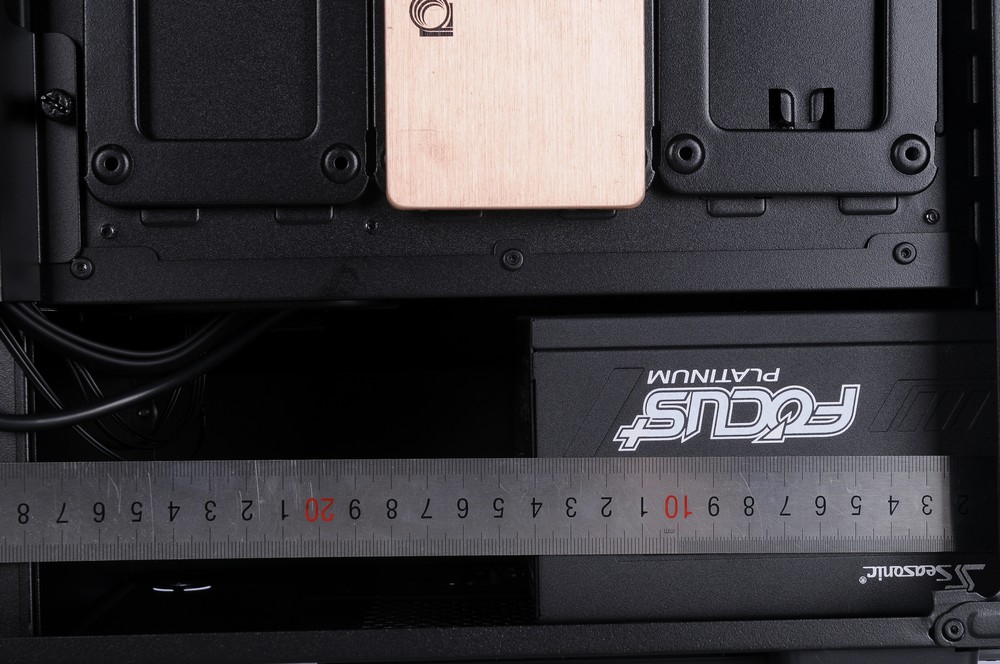

↑電源供應器安裝空間277mm。
