自己裝機雖然滿累但是滿有成就感的,
前提
前陣子在一次精采的戰地風雲4遊戲過程中我的顯卡掛了....
(而且那場遊戲還因為我哥偷偷加入敵隊逆轉了我們的局勢QQ)
總之,沒有辦法好好打戰地風雲4 讓我有點困擾,
所以當時就開始到處亂蒐集零件來好好DIY一番
核心組件--
intel core i5-8400 with ADATA XPG-Z1 8G*2 DDR4-3000MHz
ROG Strix H370-F Gaming
NVIDIA GTX1060 6GB 創始卡
WD 512GB 黑標SSD (pciex4 nvme)
EVGA 500W power
本文開始--
ROG Strix 系列的設計跟用料還是比較對我的胃口,
而他最優於B360的地方在於 有RAID功能 還有pcie3.0多了8條
背面有一體是IO擋板 超nice 再也不怕忘記了, 而正面的裝飾片有RGB發光的模組
搭配上配合刀割線條非常俐落



盒內配件豐富, 總共4條SATA線, 多個束繩帶, 一條RGB用的線, 還有兩組 M.2.硬碟需要的銅柱與螺絲
另外還有貼紙跟門把掛



掛門握把上的, "遊戲結束可以進來了"


遊戲中! 你不能通過


貼紙 自由發揮


說明書 很重要 很重要 很重要


驅動光碟 期待有朝一日會變隨身碟XD


各種線材 這個我不知道


這個束繩可以整線


SATA


M.2銅柱&螺絲


主機板正面, 視覺上非常耐看, 而且細節豐富


這是M.2散熱片飾板


背部IO一覽, 有SPDIF跟5.1聲道讓我可以選擇要接家庭劇院或是以前買的creative的5.1聲道電腦音響
而網路孔跟他旁邊的USB是紅色的
特別注意的是 紅色的兩個USB孔是USB3.1 gen2 TypeA
而下圖左邊的第二區的TypeC 則是USB3.1 gen2 TypeC



音效晶片部分





這張板子很讓我眼睛為之一亮的就是這一字排開的Sata孔XDD


前置USB3.1 Gen1


系統風扇接頭, AIO_PUMP 看起來應該是給水冷幫浦用的 感覺滿貼心的害我有點想買水冷(誤


AAFP 是前面板耳麥孔的接口, 反正就看機殼跳線缺口的位置比對一下應該不會錯


ROG的TPU晶片


白色的RGB HEADER是RGB擴充針腳


下方的M.2有寫 PCIE(x4), SATA(x), IRST(v)
所以其實我的黑標WD SSD 要裝這邊才行



CPU小心放上(這是重拍得所以有散熱膏


然後卡上那個蓋子固定住CPU就好 然後我就裝記憶體了, 阿記憶體要雙通道就是1跟3或2跟4
這樣空著插才有雙通道就對了.



為什麼先裝記憶體, 因為它太高了待會塔扇下去會卡到...


接著來安裝SSD好了, 拿出一組M.2的銅柱&螺絲


比一下之後在對應的長度的洞洞上鎖上銅柱, 我是手轉有緊就好, 以免傷到主機板


然後斜插入SSD 小心


然後鎖上螺絲 也是稍微鎖緊固定了就好 不要太過暴力以免傷到甚麼東西


最後裝上塔扇完工了 (才怪)


裝完風扇一定要記得幫風扇插電!!  CPU_FAN的控制在下圖的位置


接著就上機啦


這邊太繁冗... 反正先所銅柱(主機板固定的洞要知道)
主機板放進去孔洞對其鎖上螺絲, 一樣不要用暴力, 有鎖住就好



卡上去之後的效果


完工囉~


----軟體部分----
DiskMark


Time Spy 4099分


FireStrike 10493分




----公用程式----

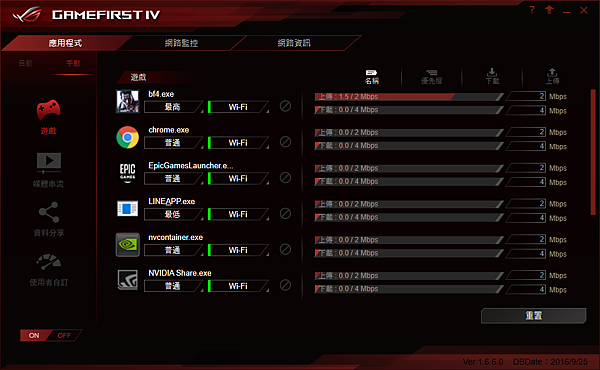

GameFirst可以幫忙排一下網路封包順序
讓電腦端的部分優先處理遊戲封包

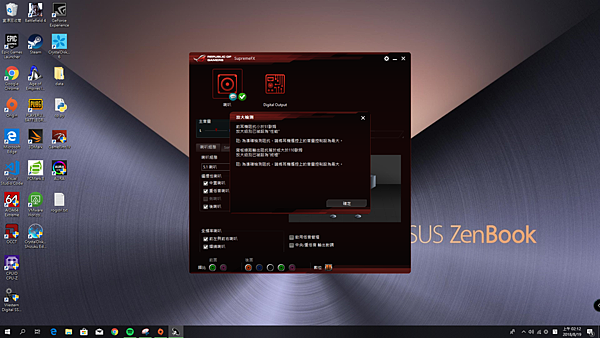

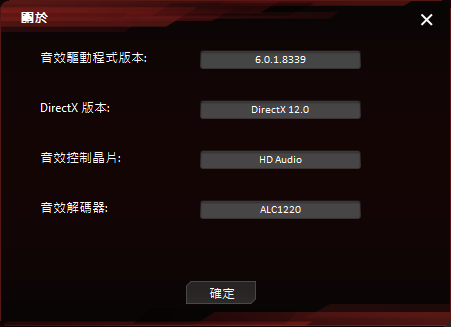

SupremeFX
感覺滿厲害的知道我的耳機阻抗

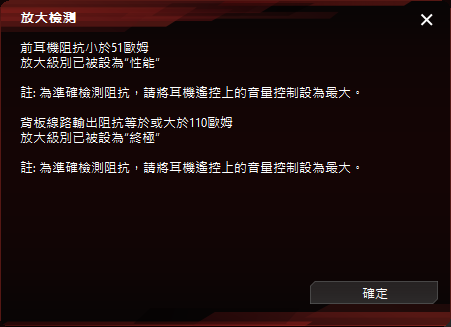

我把耳機本身的音量控制調的沒那麼大

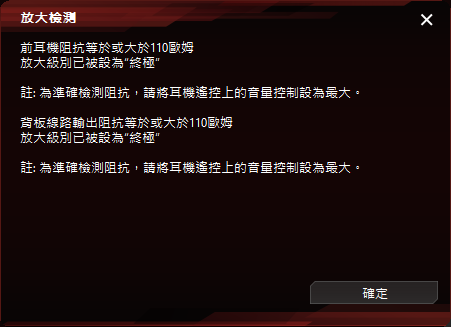

而這是把耳機音量調整為最大



AiSuite3
提供很多功能  控制風扇, EZUpdate更新bios, FanXpert快速控制風扇轉速 等等



---遊戲體驗---


Knife 雙殺
https://youtu.be/XnF_oIkZMas

心得--
ROG Strix H370-F Gaming 是一張滿不錯的主機板
在設計上有顧到玩家的需求
我覺得很喜歡的地方是
1. 漂亮的RGB燈光跟主機板設計
2. 還有主機板提供很多好用的軟體

3. 具備5.1聲道與SPDIF的接口, 剛好我有5.1聲道電腦音響就派上用場
家裡擴大機也有SPDIF未來要對接就不麻煩了

實際遊戲起來系統很穩定好用.
