[儲存裝置 NAS] 10GbE網路大進擊!ASUSTOR AS4002T NAS 開箱評測!

[複製鏈接]| 回復
gogojoe 發表於 2018-9-3 21:41:38 | 顯示全部樓層 |閱讀模式
▍緣起 一GB只需傳一秒是什麼概念? ●●●●●●●●●●●●●●●●●●●●●

在PTT BBS論壇有PC_SHOPPING板網友問到,有部安裝雙OS的PC,因為其中一個OS不相容主機板的RAID結構,導致兩個OS無法同時存取RAID硬碟資料,有網友提出購買硬體RAID卡,不過更有網友提出在不同RAID架構下,資料須先帶出來才可以移轉的議題。

★ 但最後小的提出:

「要買陣列卡不如買2bay NAS,不用買到最高階就有保護作用,ASUSTOR硬體較強,找台有GE介面的,整體傳輸速度還不錯,這樣你就可以不用理會不同OS的驅動程式問題。然後你還賺到一台NAS,可以拿來做別的事,更不用不同系統間的資料轉移問題。」

★ 簡直一語驚醒夢中人,原Po回答說:
「好耶!但主要問題是卡在不會認主機的RAID,而且我也想到主機空間有限,想說弄個NAS來丟資料,然後節省資料格式讀取和轉移的問題,謝謝大大喔~」


下一代的5G電信網路在規格上吵得沸沸揚揚,宣稱

可以在1秒下載一部電影 (內容農場)

但在2018年的今天,使用10Gb網路卡的ASUSTOR AS4002T NAS就能辦到1秒下載一部電影。

本文要開箱的是ASUSTOR AS4002T NAS,不只有兩個Gigabit Ethernet介面,更有一個10Gb網路卡,文中將測試網路聚合及系統轉移功能,並且隨著最新的ADM系統帶入更多的功能,例如用ASUSTOR EZ Sync把自己的NAS當成超大雲端硬碟使用。

產品特色:

  • Marvell 1.6GHz、雙核心64-bit、Cortex-A72 處理器
  • 內建 DDR4 2GB 記憶體
  • 2個 GbE 網路埠 + 10GbE 網路埠
  • 支援 2 顆硬碟熱插拔 與 多種網路聚合能力

▍不滅 :網路聚合與開箱架構解析 ●●●●●●●●●●●●●●●●●●●●●

有鑑於 10G 熱潮日增,但並非人人皆能一次到位, 因此在升與不升的過渡期間, AS40 系列雖只推出 2 bay 及 4 bay. 但皆有 2 個 GbE 及 1 個 10GbE也能提供混合式網速效益,在親民價格策略下,亦能滿足讓低預算的使用者也能享受高速的科技快感,更能預先為未來升級10G環境作準備。

混合式網速應用:
CASE I:2*gigabit LAN: 網路聚合合併頻寬使用.。
CASE II:1*10GbE: 10G 速度超過SATA介面。
CASE III:2*GbE + 1*10GbE: 10GbE降級為1GbE,綑綁成為 3 GbE網路聚合介面使用。
CASE IV: 併用 I 跟 II。

CASE IV 為ASUSTOR AS4002T NAS最典型的應用,本文也以CASE IV 的使用為主,1*10GbE 對接 ←→ 10GbE 的Desktop PC,2*GbE網路聚合,Desktop PC以10GbE直連NAS,視為內部匯流排,其它區網裝置則正常存取。
本文測試過程採用ADM 3.2 Beta版,並隨時更新到最新版本。


▍產品開箱:連接ASUSTOR AS4002T NAS ●●●●●●●●●●●●●●●●●●●●●

▲ ASUSTOR的AS4002T的彩盒正面。

▲ ASUSTOR的AS4002T的彩盒背面,也繼承了Ai家族的APP軟體。

▲ ASUSTOR的AS4002T的規格表,採用Marvell Armada 1.6Ghz雙核心中央處理器與DDR4  2GB主記憶體,支援兩顆SATA II/III HDD或SSD。

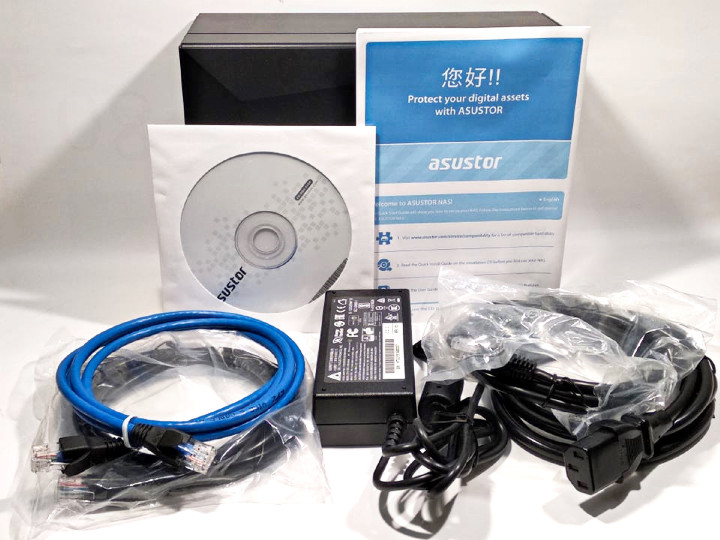

▲ 內部配件一覽。




▲ ASUSTOR AS4002T NAS前方還有亮金金的磁吸式飾板。

▲ 拿下飾板後就可以看到兩個抽取匣。


▲ 整體採免用螺絲設計,連拆裝硬碟都不需要任何工具。

▲ 網路介面有一個10GbE介面(上)與兩個GbE介面(下)。


▲ 一前一後各有一個USB 3.1 gen 1(也就是以前的USB 3.0)。
▲ 由於AS4002T沒有顯示介面,所以可以藉由ACC(ASUSTOR Control Centor)來找尋AS4002T的Link-local address,作為主機間相互通訊使用。
▲ AS4002T的初始化如同其他ADM版本一樣簡單。

▍10GbE網路測速 :ASUS XG-C100C 10Gb ●●●●●●●●●●●●●●●●●

▲ 10Gbps 網路卡都需要 PCIe x4 介面插槽,並且給予合適數量通道才能發揮性能,ASUS XG-C100C 10Gb網路卡也屬於PCIe x4 介面插槽,其他雙10G Port的網路卡甚至用上PCIe x8介面插槽。
▲ 時至今日,這個二條PCIe 擴充槽著實派上用場,而且剛好配合了ASUS XG-C100C所需要的PCIe x4 Mode。10Gbps 網路卡都需要 PCIe x4以上介面插槽,並且給予合適數量通道才能發揮性能。如PCIe x16擴充槽沒有安裝顯示卡,也可以將網路卡安裝在其上。

▲ 連接線材採用CAT.6A等級,規範可達10Gb。一般是不會送這條線,而華芸大方的為用戶使用上的便利性,提供二條 CAT.5,連 CAT.6A也都提供了!

mount -t tmpfs -o size=2G tmpfs /tmp/ramdisk/
▲ AS4002T內部是跑Linux,核心就有支援RAMDISK,使用 -t 參數指定檔案系統類型為 tmpfs,並且使用 -o 參數指定 RAM Disk 大小為 2G,在Desktop PC上也設定8G RAM DISK作為FTP的目的端磁碟,也就是FTP對傳的來源與目的媒體都是隨機存取記憶體,消彌了HDD速度的影響。
▲ 測試多款Windows FTP軟體後,覺得情人還是老的好,是用CLI的FTP速度反而比較快,上傳一個1.4G的檔案到AS4002T的RAMDISK,在下載到WINDOWS的RAMDISK,得到速度可以達1G Bytes/sec,也就是約8Gbps,超過七成已經是及格的表現了,能夠達到八成的速度算是非常厲害。
能夠這樣玩的根本原因是ASUSTOR AS4002T的RAM有2GB才有辦法這樣玩,以同價位的他牌NAS而言,根本被ASUSTOR狠甩好幾條街。

▍HDD速度測試 ●●●●●●●●●●●●●●●●

使用者不會真的使用RAMDISK來做為NAS的儲存空間,也有評測文章為了避免HDD的I/O瓶頸,而採用SSD組成磁碟陣列方式來測試,但這都是為了跑出10GbE本身的速度,本文貼近使用者體驗,使用兩顆Seagat 4G NAS碟組RAID 0,這應當才是使用者入手ASUSTOR AS4002T的真實使用感受。


▲ 由於10Gb網路卡的理論值超過SATA3的介面速度,將兩顆HDD建立RAID來測試傳檔速度。

▲ 在ADM中將RAID等級由single改為RAID 0。

▲ 測試寫入約 300MB/sec,讀取約 400MB/Sec。FTP單線下載約500MB/sec。

這樣測試更能貼近使用者的正常體驗,的確是比較好的,300MB~400MB/Sec的讀寫速度已經超越了GbE網路卡的極限,需要網路聚合或者10GbE網路卡才能吃下。HDD要達到1GB/sec可能要用到能容納更多磁碟的機器了,使用RAID 0+1、1+0或RAID 5的陣列組態了。

Link Aggregation評測 ●●●●●●●●●●●●●●●●●●●●●

中華電信的LTE行動網路目前支援到256 QAM與5 CA(Carrier Aggregation),也因此消費者對於能夠合併頻寬的Aggregation網路通訊技術也或多或少有了解,這是一個水龍頭裝太慢,用兩個裝的概念,這幾天南部的大雨應該是一次開了1T的水龍頭吧!

在乙太網路環境,早早就有網路聚合(Link Aggregation)的需求與應用,其意義在LTE行動網路有要求的聚集頻寬之外,更大的用意在於高可用度,可以兩條綁在一起,也可以三條已上綁在一起,不過我們不會說他是3LA,若失去部分網路連接,仍可以維持聯外網路的能力,以達到容錯的能力。

▲ 以單一電介面GbE網路介面測得的讀寫速度平均為117MB/Sec。

▲ 由ADM的偏好設定中可以設定網路介面與Link Aggregation

ASUSTOR AS4002T NAS的Link Aggregation精靈中,透過GUI可以輕鬆設定網路聚合,Round-Robin到Adaptiv Load Balancing正是Linux原生支援的Mode 0~6,骨子裡是Linux的ASUSTOR AS4002T NAS,會有這樣的選項就一點都不意外


▲ 網路聚合在不同OS或網路設備也有不同的名稱,3COM的Port Trunking,CISCO的EtherChannel,Linux 則稱之為Linux Bonding,三者指的都是同一件事,而在Windows 2016 Server中,Link Aggregation稱之為NIC Teaming,Loading Balancing mode也有所不同。

▲ Windows 2016 Server中,經由Server Manager的 Local Server,可以Enable NIC Teaming。

也能輕鬆合併兩個GbE網路介面,以便存取ASUSTOR AS4002T NAS

▲ 兩個GbE網路介面合併成一個2GbE的網路聚合介面samba的傳輸速度。若移除其中一個GbE網路介面,網路傳輸依舊正常


  也能將2*GbE + 1*10GbE綑綁起來,10GbE降級為1GbE,綑綁成為 3 GbE網路聚合介面使用。

  1*GbE + 1*10GbE綑綁起來,10GbE降級為1GbE,傳輸速路跟兩個1GbE網路介面綑綁類似。



▍ASUSTOR EZ Sync 管理員 ●●●●●●●●●●●●●●●●●●●●●

在屏東縣任職國中教師的表妹,這學期接了學校的教學組長,所以手頭上有許多文書工作,不過他同時也是一位3C殺手,前幾個禮拜才把隨身碟弄壞,裏頭的資料全毀,欲哭而無淚,我想就算幫她購買了新的行動儲存裝置,想必也是類似下場。

所以小的推薦他使用google的雲端免費空間,不過經過一個多星期後居然被他塞爆了,再採用付費機制與購買行動硬碟的兩難時,小的毅然決然地開放了家裡的ASUSTOR AS4002T NAS供表妹遠端存取,而且小的更採用RAID 1組態,達到容錯功能。

▲ ASUS EZ Syc簡稱AES,是類似雲端硬碟的服務,安裝了AES用戶端。

▲ 輸入主機IP:Port,登入帳號與密碼,必選擇同步資料夾位置與同步類型,便完成新增連線,


▲ 在ADM中的EZ Sync Manager可以看到同步完成的LOG與檔案。


▲ 在App Central中可以找到五種DataSync App,雖然間接透過外部雲端空間也可以同步到PC端,但是容量受限於雲端服務所購買的空間,利用ASUSTOR EZ Sync則視NAS安裝的硬碟大小。AES 還支援版本控制功能,如果使用時不小心覆蓋錯檔案也不用怕,透過版本控管功能,即可將檔案恢復成指定的時間版本。


▍磁碟移轉 ●●●●●●●●●●●●●●●●●●●●●

▲ 身為一位ASUSTOR的愛用者,家裡有多台ASUSTOR NAS是合理的!AS6302T當放客廳當檔案播放機,AS4002T在桌機旁視為內接設備,剛好可以來試試ASUSTOR的磁碟移轉功能。

▲ 由於ASUSTOR AS4002T NAS原本的硬碟組態為RAID 0,故必須同時移轉兩顆磁碟,先將ASUSTOR AS4002T NAS關機,取出硬碟,並更換到新的硬碟匣內。


▲ 最後將ASUSTOR AS6302T NAS啟動電源,便完成轉移工作,如果使用的是RAID 1磁碟陣列組態,移轉一顆硬碟便成為兩台完整的系統。

▲ 由於原本設定為DHCP向分享器取得IP,可以經由ASUSTOR Control Center進入管理網頁,也可以從分享的DHCP用戶端列表中得知配發的IP。

▲ 驗明正身為ASUSTOR AS6302T NAS無誤,而且系統轉移還不限同一個版號的ADM。

▍其他App Central中的軟體 ●●●●●●●●●●●●●●●●●●●●●


▲ ASUSTOR AS6302T NAS自己也有自己的App下載中心,就叫做App Central。

▲ 在App Central中,可以直接下載安裝App,例如架設部落格常用的WordPress,就可以把部落格架設在自己家中。還有更多好用的App等待消費者去發掘,在此就先打住,如有興趣瞭解可以上網搜尋相關參考文件。

▲ 在google play中以ASUSTOR當關鍵字搜尋,可以找到許多Ai家族App,都是ASUSTOR開發來提供手機連接NAS使用,由於使用相當簡便,在此就不一一介紹。

▍節能分析 ●●●●●●●●●●●●●●●●●●●●●

▲ 以台灣智慧服務推出的第二代智慧排插量測ASUSTOR AS4002T NAS尋常所需的功耗為20W上下。

▲ 扣掉智慧排插量測所耗費的4W電力,所以ASUSTOR AS4002T NAS待機所吃的電力約為16W上下,是負載程度會略為升高。(但開機時仍會達到30W,所以還是需安裝足夠瓦特樹的電源是配器)
小結:
以一台i5桌機尋常使用時吃上40~50瓦特而言,顯然ASUSTOR AS4002T NAS達到的節能效果僅僅是i5桌機的1/3,三分之一,0.33....,很重要所以要說三次,插上顯示卡則吃電更兇。
故以個人居家使用且7天x24小時不停機而言,ASUSTOR AS4002T NAS每年大約可以節省1000餘元的電費,長期使用下來就可以把NAS的錢補回來,更遑論也讓桌機+NAS可以做更多的事情。而且還有一點,桌機並非設計來7天x24小時運作使用,大型應用建議還是使用Server,小型應用也可以使用NAS。

▍心得與總結 ●●●●●●●●●●●●●●●●●●●●●

2 bay NAS的HDD效能的確會成為I/O瓶頸,如要真正接近10Gbps的傳輸率,則須採用更多的磁碟堆疊出更高的效能,所以4 bay的AS4004T才是搭配10Gbps首選,未推出 5 bay 以上機種,推測應該也是在價位考量。

ASUSTOR目前還是先以 2 bay 及 4 bay 為首發,希望能夠很快看到ASUSTOR推出5 bay 以上的10Gb產品。以ASUSTOR AS4002T NAS的售價來說相當地划算,單單一個10GbE網路卡就要價3000元了,等於一台2 bay的NAS才賣4499元,如果家裡沒有10GbE的網路交換器,10GbE網路介面還是能與PC端以背對背方式連接,在邏輯上可以當成外接硬碟來使用,在速度上更可以內接硬碟比拚。

更遑論AS4002T還有一台兩顆64位元A72處理器,A72可是歸類為ARM大核心之列,並非推砌小核來充數,更搭載2GB DDR4記憶體,運作起來相當輕盈,同時安裝多個大型APP還可以順暢運作,相對於它廠擠牙膏式的硬體規格,ASUSTOR算是相當的大方,把同價位的他牌NAS根本被狠甩好幾條街。

眾多App也相當容易使用!例如你如果是IT人員曾經安裝過Syslog Server,像Syslog Server這種只要負責收記錄檔的服務,就相當適合使用NAS來擔任,而且點幾個鍵就可以完成設定,完全不用傷腦筋,類似的例子還很多,ASUSTOR簡直是買硬體送軟體的概念。
ASUSTOR AS4002T NAS有著典約的外型,機體也相當輕盈,無螺絲設計使得拆裝硬碟時更不用使用到工具。





目前經findprice搜尋結果,在奇摩購物賣7499為元最低售價,購買連結如下


[size=18.005px]ASUSTOR華芸 AS4002T 2Bay NAS網路儲存伺服器
