GeForce GTX 295 單 PCB 新版頻率有所提升

[複製鏈接]| 回復
fsaa3dfx 發表於 2009-4-29 23:04:22 | 顯示全部樓層 |閱讀模式


GeForce GTX 295 單 PCB 新版頻率有所提升 - XFastest - images.jpg

News 來源︰http://www.expreview.com/news/hard/2009-04-29/1240998220d12306.html

在上個月,我們報導過NVIDIA GTX295將會改用代號為P658的單PCB設計方案

日前,有消息人士向我們透露了更多該顯卡的消息。
  據悉,這款單PCB設計GTX295的頻率將會有所改變其中顯存頻率將會由999MHz提升至1100MHz,雖然提升的幅度基本可以忽略
但是NVIDIA將會嚴格控制該頻率的設定,不允許廠商再作任何更改。另外,顯卡的核心頻率仍然為576MHz,其餘規格也不會有太大的變化。
  採用單PCB設計的GTX295在輸出介面方面也會稍作修改,原本雙PCB設計的GTX295具備雙DVI+HDMI的輸出介面模式
而改為單 PCB後雖然仍會採用雙卡槽擋板,不過已經沒有足夠的空間可配備如此多的介面,故新版GTX295只能通過轉接頭來實現HDMI的輸出
  這款單PCB設計的GTX295將會在下月中旬發佈,具體日期未定。屆時NVIDIA還會針對新版GTX295發放新的驅動程式,估計對顯卡性能會有一定的優化。

目前顯卡市場中最大的焦點莫過於AMD Radeon HD 4890與Nvidia GeForce GTX 275
不過我們暫時要把關注的目光轉向GeForce GTX 295,因為Nvidia正計畫重新設計GTX 295,新版將改用單PCB設計的方式


現在市面上的GTX 295都是採用雙PCB板,代號為P656,但是改用單PCB板設計的GTX 295的代號將變為P658
換成單PCB板設計的話,就意味著Nvidia必須把兩個G200圖形核心集成到一塊PCB板上。
據悉,新版GTX 295的PCB板長度依然是266.7mm,這就代表顯卡的線路、散熱器、電源都需要重新佈局
此外顯卡背面的設計也有輕微改動,例如DVI介面已經從原來的右邊調到左邊。



 樓主| fsaa3dfx 發表於 2009-4-29 23:09:24 | 顯示全部樓層

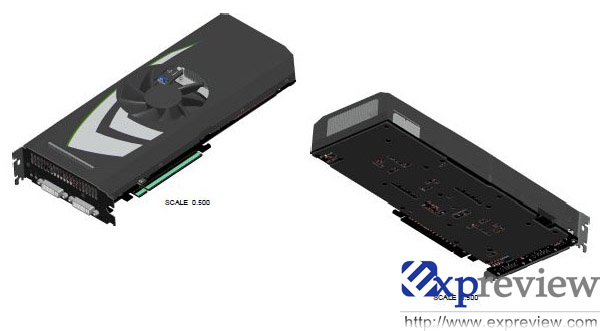

新版GeForce GTX 295
採用編號P685的PCB板長度增至11英寸(27.9釐米)
比現有版本和Radeon HD 4870 X2長了0.5英寸(1.27釐米)
同時散熱器也重新設計,仍要佔用兩個插槽,不過不知道熱設計功耗功耗是否有變化。
規格方面,核心頻率保持在576MHz記憶體頻率則從999MHz提升到1100MHz(等效2200MHz)

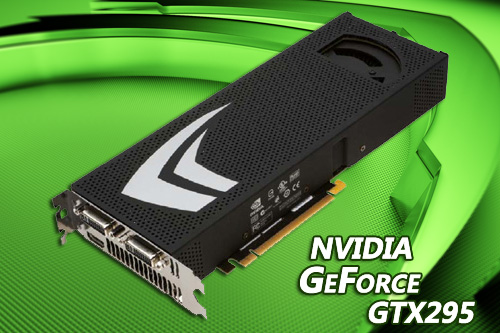

GeForce GTX 295 單 PCB 新版頻率有所提升 - XFastest - GTX295.jpg
